Wyłącznik ciśnieniowy DO OBW.ENERG.2P 2NZ 2.8-7 BAR | FYG22 Telemecanique Sensors

Opis i Kluczowe Cechy

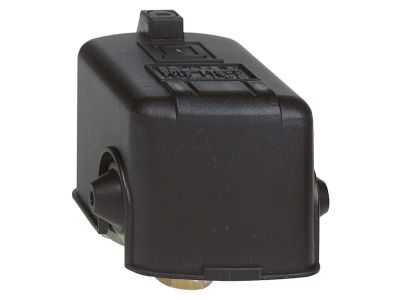

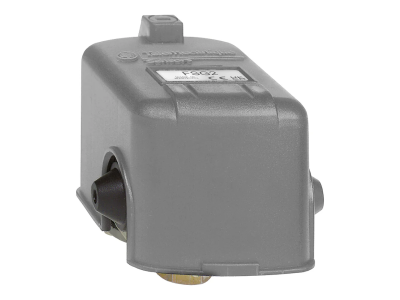

Wyłącznik ciśnieniowy FYG22 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie elektromechaniczne zaprojektowane do precyzyjnej kontroli ciśnienia w układach hydraulicznych i pneumatycznych. Urządzenie charakteryzuje się dwubiegunową konfiguracją styków typu 2NZ (dwa styki normalnie zamknięte), co pozwala na bezpieczne i bezpośrednie sterowanie silnikami pomp jednofazowych lub elementami wykonawczymi w obwodach sterowania. Zakres nastawy ciśnienia roboczego wynosi od 2,8 do 7 bar, co czyni go idealnym rozwiązaniem dla systemów hydroforowych oraz instalacji podnoszenia ciśnienia.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów zapewnia odporność na trudne warunki eksploatacyjne.
• Precyzyjna regulacja: Możliwość dokładnego ustawienia progu załączania i wyłączania pozwala na optymalizację pracy pompy.
• Wysoka obciążalność: Styki 2P zostały zaprojektowane tak, aby wytrzymać prądy rozruchowe typowe dla silników elektrycznych.
• Długa żywotność: Mechanizm sprężynowy gwarantuje tysiące cykli przełączeń bez utraty parametrów technicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Wyłącznik FYG22 spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim. Zgodność z normą IEC/EN 60947-4-1 gwarantuje, że urządzenie jest bezpieczne w użytkowaniu w instalacjach przemysłowych i domowych, zapewniając odpowiednią izolację oraz wytrzymałość dielektryczną.

Zastosowanie

Wyłącznik ciśnieniowy Telemecanique Sensors FYG22 znajduje szerokie zastosowanie w branży elektro-technicznej oraz instalacyjnej. Jest dedykowany przede wszystkim do:

• Automatyzacji pracy pomp głębinowych i powierzchniowych w zestawach hydroforowych.
• Zabezpieczania instalacji przed nadmiernym wzrostem ciśnienia w układach zamkniętych.
• Sterowania sprężarkami powietrza w warsztatach i zakładach produkcyjnych.
• Systemów nawadniania w rolnictwie i ogrodnictwie, gdzie wymagana jest stabilna praca przy określonym ciśnieniu.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy urządzenia. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest odłączone. Wyłącznik należy zamontować na rurociągu za pomocą standardowego przyłącza hydraulicznego, dbając o szczelność połączenia. Przewody elektryczne o odpowiednim przekroju (zalecane 2,5 mm² dla zapewnienia stabilnego przesyłu energii i minimalizacji spadków napięcia) należy podłączyć do zacisków śrubowych, zachowując odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków. Regulację ciśnienia załączania i wyłączania wykonuje się za pomocą śrub regulacyjnych pod pokrywą urządzenia, zgodnie z manometrem zainstalowanym w układzie.

FAQ

• Czy wyłącznik FYG22 może pracować z wodą pitną? Tak, konstrukcja elementu pomiarowego pozwala na kontakt z wodą użytkową w typowych instalacjach domowych.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada standardowy stopień ochrony IP, który zabezpiecza mechanizm przed pyłem i przypadkowym dotykiem, jednak w miejscach narażonych na bezpośrednie zalanie zaleca się stosowanie dodatkowych osłon.
• Czy styki 2NZ oznaczają, że urządzenie rozłącza oba bieguny zasilania? Tak, konfiguracja 2P (dwubiegunowa) ze stykami normalnie zamkniętymi pozwala na jednoczesne odcięcie fazy i przewodu neutralnego, co podnosi poziom bezpieczeństwa instalacji.
