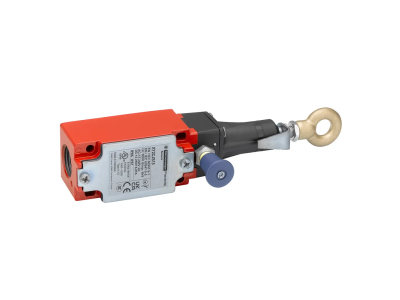

Wyłącznik cięgowy 1NC+1NO, dławik Pg 13.5 Preventa XY2C | XY2CJS15 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik cięgowy bezpieczeństwa z serii Preventa XY2C, model XY2CJS15, to zaawansowane rozwiązanie od renomowanego producenta Telemecanique Sensors, zaprojektowane z myślą o zapewnieniu najwyższego poziomu ochrony w środowiskach przemysłowych. Urządzenie zostało wyposażone w konfigurację styków 1NC (normalnie zamknięty) oraz 1NO (normalnie otwarty), co pozwala na jednoczesne przerwanie obwodu bezpieczeństwa oraz przesłanie sygnału zwrotnego do sterownika PLC lub systemów wizualizacji. Solidna obudowa gwarantuje odporność na trudne warunki pracy, a zintegrowany dławik o rozmiarze Pg 13.5 umożliwia szczelne i pewne wprowadzenie przewodów sterowniczych.

• Niezawodność serii Preventa: Systemy te są uznawane za standard w dziedzinie bezpieczeństwa maszynowego.
• Konfiguracja styków: Zastosowanie styków 1NC+1NO zwiększa elastyczność projektowania układów sterowania.
• Trwałość mechaniczna: Konstrukcja przystosowana do pracy w wymagających cyklach przemysłowych.
• Dławik kablowy Pg 13.5: Zapewnia odpowiednie uszczelnienie i ochronę przed wyrwaniem kabla.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Wyłącznik XY2CJS15 spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących urządzeń zatrzymania awaryjnego. Dzięki wysokiej jakości wykonania, urządzenie może być stosowane w systemach bezpieczeństwa o wysokim poziomie nienaruszalności (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem poprawnej integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Wyłącznik cięgowy Telemecanique Sensors znajduje szerokie zastosowanie wszędzie tam, gdzie konieczne jest zapewnienie możliwości natychmiastowego zatrzymania maszyny z dowolnego punktu wzdłuż linii produkcyjnej. Jest to idealne rozwiązanie dla:

• Przenośników taśmowych i systemów transportu bliskiego.
• Linii montażowych w przemyśle motoryzacyjnym i maszynowym.
• Maszyn do obróbki drewna i metalu o znacznej długości roboczej.
• Systemów pakujących i paletyzujących.

Wskazówki Montażowe

Podczas instalacji wyłącznika XY2CJS15 należy zwrócić szczególną uwagę na prawidłowe napięcie linki cięgowej, co jest kluczowe dla poprawnego działania mechanizmu wyzwalającego. Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Stabilne mocowanie: Korpus wyłącznika musi być sztywno przytwierdzony do konstrukcji maszyny.
• Prowadzenie linki: Należy stosować odpowiednie przelotki i podpory, aby zminimalizować tarcie i zapewnić płynność działania.
• Podłączenie elektryczne: Przewody należy wprowadzić przez dławik Pg 13.5, dbając o zachowanie stopnia ochrony IP poprzez odpowiednie dokręcenie nakrętki dławika.
• Testowanie: Po zakończeniu montażu konieczne jest przeprowadzenie testu funkcjonalnego poprzez pociągnięcie linki i weryfikację zadziałania styków.

FAQ

1. Czy wyłącznik posiada przycisk resetu?
Model XY2CJS15 działa w systemie zatrzymania awaryjnego, co oznacza, że po zadziałaniu wymaga manualnego zresetowania mechanizmu przed ponownym uruchomieniem maszyny.

2. Jaki typ linki jest zalecany do tego modelu?
Zaleca się stosowanie dedykowanych linek stalowych w otulinie z tworzywa sztucznego, które zapewniają widoczność i odporność na korozję.

3. Czy dławik Pg 13.5 jest dołączony do zestawu?
Urządzenie posiada otwór gwintowany pod dławik Pg 13.5, co pozwala na dopasowanie odpowiedniego dławnika do średnicy stosowanego przewodu.
