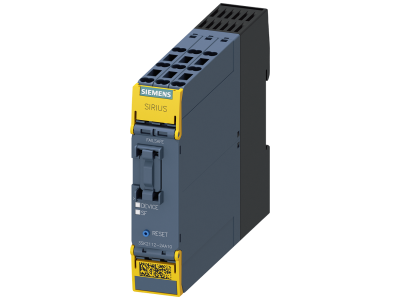

Przekaźnik bezpieczeństwa SIRIUS jednostka podstawowa 3SK2, 10 F-DI, 2 F-DQ, 1 DQ, 24 V DC | 3SK2112-2AA10 Siemens

Alternatywny kod produktu: 3SK21122AA10

Opis i Kluczowe Cechy

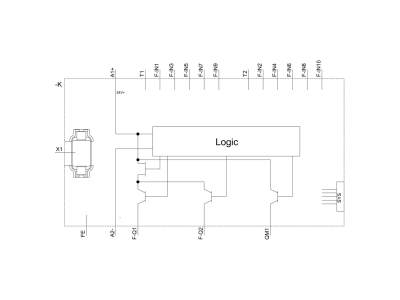

Przekaźnik bezpieczeństwa SIRIUS 3SK2112-2AA10 firmy Siemens to jednostka podstawowa serii 3SK2 przeznaczona do wymagających aplikacji bezpieczeństwa. Urządzenie oferuje 10 wejść bezpiecznych (F-DI), 2 wyjścia bezpieczne półprzewodnikowe (F-DQ) oraz 1 wyjście cyfrowe (DQ) przy napięciu zasilania 24 V DC. Szerokość modułu wynosi zaledwie 22,5 mm, co pozwala na oszczędność miejsca w szafie sterowniczej. Dzięki przyłączu sprężynowemu Push‑in instalacja jest szybka i niezawodna. Parametryzacja za pomocą oprogramowania SIRIUS Safety ES umożliwia elastyczne konfigurowanie funkcji bezpieczeństwa.

• 10 bezpiecznych wejść cyfrowych (F-DI): możliwość podłączenia wielu czujników bezpieczeństwa, np. wyłączników krańcowych, przycisków awaryjnych, bez konieczności stosowania dodatkowych modułów rozszerzających – redukcja kosztów i zajmowanej przestrzeni.
• 2 bezpieczne wyjścia półprzewodnikowe (F-DQ): trwałe i szybkie przełączanie obwodów bezpieczeństwa, brak elementów mechanicznych – wysoka niezawodność w aplikacjach o dużym zapotrzebowaniu na cykle łączeniowe.
• 1 wyjście cyfrowe (DQ): do sygnalizacji stanu pracy lub diagnostyki bez wpływu na funkcje bezpieczeństwa – ułatwia monitorowanie i szybkie identyfikowanie błędów.

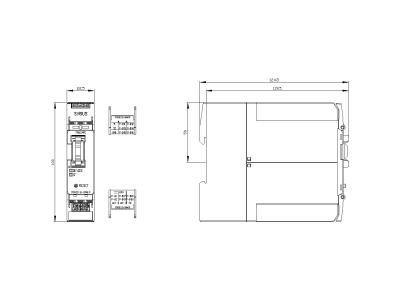

• Szerokość 22,5 mm: kompaktowa konstrukcja pozwala na gęste upakowanie w szafie sterowniczej, oszczędzając miejsce i obniżając koszty obudowy.
• Przyłącze sprężynowe Push‑in: szybki i bezpieczny montaż przewodów bez użycia narzędzi, odporny na wibracje – skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Możliwość rozbudowy: poprzez łącznik urządzeniowy można podłączyć rozszerzenia wyjść 3SK1, przekaźnik dołączający 3RQ1 oraz odporne na błędy rozruszniki silnika 3RM1 – elastyczne skalowanie systemu bezpieczeństwa.

Zgodność z Normami

Przekaźnik bezpieczeństwa 3SK2112-2AA10 spełnia wymagania norm IEC 62061 do poziomu SIL 3 oraz ISO 13849-1 do poziomu wydajności PL e. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi dyrektywami dotyczącymi maszyn. Wszelkie instalacje muszą być wykonywane zgodnie z obowiązującymi przepisami krajowymi i specyfikacją producenta.

Zastosowanie

Dzięki dużej liczbie wejść i wyjść oraz możliwości parametryzacji, przekaźnik 3SK2112-2AA10 znajduje zastosowanie w zaawansowanych systemach bezpieczeństwa maszyn i linii produkcyjnych.

• Monitorowanie drzwi ochronnych i osłon z możliwością wyciszania (muting) – realizowane przy użyciu prefabrykowanych modułów logicznych w oprogramowaniu SIRIUS Safety ES.
• Sterowanie bezpiecznym zatrzymaniem i restartem maszyn w aplikacjach z wieloma stanowiskami operatorskimi.
• Realizacja funkcji awaryjnego wyłączania (E‑Stop) z redundantnymi obwodami wejść – zapewnienie kategorii bezpieczeństwa do 4 według EN ISO 13849-1.
• Integracja z bezpiecznymi rozrusznikami silnika 3RM1 i przekaźnikami dołączającymi w celu odłączania napędów w przypadku naruszenia bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 zgodnie z EN 60715. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia, zgodnie z dokumentacją techniczną producenta. Połączenia sprężynowe Push‑in wymagają odpowiedniego dociśnięcia przewodu do oporu – nie stosować nadmiernej siły. Moment dokręcania dla ewentualnych połączeń śrubowych – patrz instrukcja urządzenia. Po zakończeniu instalacji zaleca się wykonanie testu funkcjonalnego całego systemu bezpieczeństwa.

FAQ

• Czy przekaźnik 3SK2112-2AA10 można rozbudować o dodatkowe wyjścia? Tak, za pomocą łącznika urządzeniowego można podłączyć rozszerzenia wyjść 3SK1, przekaźnik dołączający 3RQ1 oraz bezpieczne rozruszniki silnika 3RM1 bez dodatkowego okablowania.
• Jakie oprogramowanie jest potrzebne do parametryzacji? Do konfiguracji funkcji bezpieczeństwa, takich jak wyciszanie czy monitorowanie drzwi, służy pakiet inżynieryjny SIRIUS Safety ES. Umożliwia on łatwe uruchamianie oraz zaawansowaną diagnostykę.
• Jaki stopień ochrony ma urządzenie? W dostarczonych danych nie podano konkretnego stopnia IP. Aparatura modułowa montowana w szafie sterowniczej ma zazwyczaj IP20 (ochrona przed ciałami stałymi >12 mm). W celu uzyskania szczegółowych danych zalecamy sprawdzenie karty katalogowej producenta.
