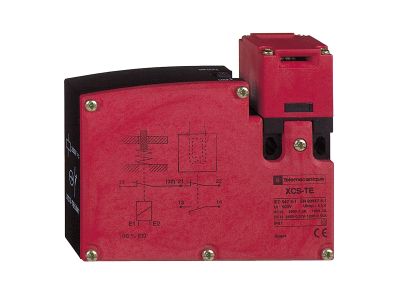

Wyłącznik bezpieczeństwa plastikowy XCSTE 2NC działanie wolne 1wejście gwintowe Pg11 24 V | XCSTE7311 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSTE7311 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o rygorystycznych systemach ochrony maszynowej. Urządzenie charakteryzuje się plastikową obudową o wysokiej wytrzymałości oraz głowicą rewolwerową sterowaną kluczem, co pozwala na elastyczną konfigurację kierunku aktywacji. Kluczową cechą tego modelu jest konfiguracja styków 2 NC (normalnie zamknięte) działających w trybie wolnym, co gwarantuje pewne przerwanie obwodu w sytuacjach awaryjnych.

• Blokada elektromagnesu: Mechanizm działa w systemie blokowania przez wyłączenie i odblokowywania przez załączenie napięcia na elektromagnes (24 V), co zapobiega nieautoryzowanemu otwarciu osłon podczas pracy maszyny.
• Głowica rewolwerowa: Umożliwia dopasowanie wejścia klucza do specyfiki konstrukcyjnej osłony, co znacząco ułatwia integrację mechaniczną.
• Przepust kablowy: Urządzenie posiada jedno wejście gwintowe pod dławik Pg11, przystosowane do przewodów o średnicy zewnętrznej od 7 do 10 mm.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa przemysłowego. Jako element serii Preventa Safety, wyłącznik XCSTE7311 wspiera realizację funkcji bezpieczeństwa w systemach sterowania zgodnie z normami dotyczącymi ryglowania osłon i detekcji ich położenia. Zastosowanie styków o działaniu wymuszonym (NC) pozwala na osiągnięcie wysokich poziomów zapewnienia bezpieczeństwa (PL) oraz poziomów nienaruszalności bezpieczeństwa (SIL), pod warunkiem poprawnej integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Wyłącznik XCSTE7311 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej, szczególnie tam, gdzie wymagane jest fizyczne zablokowanie dostępu do strefy niebezpiecznej do momentu całkowitego zatrzymania procesów technologicznych. Jest idealnym rozwiązaniem dla:

• Linii montażowych i pakujących wyposażonych w ruchome osłony.
• Maszyn o długim czasie wybiegu, gdzie natychmiastowe otwarcie drzwi mogłoby zagrażać operatorowi.
• Systemów wygrodzeń bezpieczeństwa w zrobotyzowanych gniazdach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSTE7311 należy zwrócić szczególną uwagę na precyzyjne ustawienie klucza względem głowicy rewolwerowej, aby uniknąć przedwczesnego zużycia mechanicznego elementów ryglujących. Montaż powinien odbywać się na sztywnych konstrukcjach, które nie ulegają odkształceniom pod wpływem wibracji maszyny. Przewody o przekroju dopasowanym do dławika Pg11 (średnica 7-10 mm) muszą być starannie odizolowane i dokręcone z odpowiednim momentem, aby zapewnić trwałość połączenia elektrycznego i utrzymać deklarowany stopień ochrony obudowy.

FAQ

• Czy wyłącznik wymaga zewnętrznego zasilania do odblokowania? Tak, model ten wykorzystuje zasadę odblokowywania przez załączenie napięcia 24 V na cewkę elektromagnesu, co oznacza, że w stanie beznapięciowym osłona pozostaje zablokowana.
• Jaki dławik należy zastosować do tego urządzenia? Wyłącznik posiada gwint Pg11, dlatego należy użyć dławika kablowego o tym samym rozmiarze, dedykowanego dla kabli o średnicy 7-10 mm.
• Czy głowicę można obracać? Tak, głowica rewolwerowa pozwala na zmianę orientacji wejścia klucza, co ułatwia montaż w różnych pozycjach roboczych.
