Wyłącznik bezpieczeństwa plastikowy XCSTE 1NC1NO działanie wolne 2 wejście gwintowe Pg11 24V | XCSTE5311 Telemecanique Sensors

Opis i Kluczowe Cechy

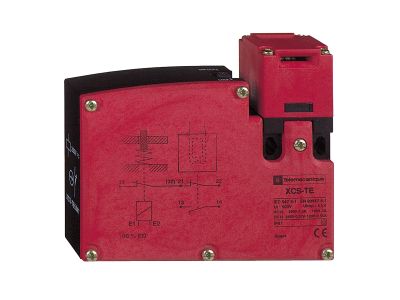

Wyłącznik bezpieczeństwa XCSTE5311 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o rygorystycznych systemach ochrony operatorów maszyn. Urządzenie charakteryzuje się plastikową obudową o wysokiej wytrzymałości oraz głowicą rewolwerową na klucz, co pozwala na elastyczną konfigurację kierunku wprowadzenia klucza bezpieczeństwa. Kluczową funkcjonalnością jest zintegrowana blokada elektromagnesu działająca w trybie: blokowanie przez wyłączenie napięcia i odblokowywanie przez załączenie elektromagnesu (napięcie sterujące 24V). Taka konfiguracja gwarantuje, że osłony maszyn pozostaną zamknięte do momentu całkowitego zatrzymania procesów niebezpiecznych.

• Konfiguracja styków: Urządzenie posiada styki 1 NC + 1 NO (działanie wolne), co umożliwia jednoczesne rozłączenie obwodu bezpieczeństwa oraz przesłanie sygnału informacyjnego do sterownika PLC.
• System blokady: Mechanizm ryglowania sterowany elektrycznie zapewnia kontrolę nad dostępem do stref niebezpiecznych.
• Wpusty kablowe: Wyłącznik wyposażony jest w dwa wejścia gwintowe pod dławiki Pg11, co ułatwia prowadzenie oprzewodowania.
• Średnica kabla: Konstrukcja przystosowana jest do przewodów o średnicy zewnętrznej od 7 mm do 10 mm, zapewniając odpowiednią szczelność przepustu.

Zgodność z Normami

Produkt należy do uznanej linii Preventa Safety, co jest gwarancją spełnienia najwyższych standardów bezpieczeństwa przemysłowego. Wyłącznik XCSTE został zaprojektowany zgodnie z międzynarodowymi normami dotyczącymi łączników bezpieczeństwa i ryglowania osłon. Zastosowanie styków o działaniu wymuszonym (NC) pozwala na aplikację urządzenia w systemach o wysokim poziomie nienaruszalności bezpieczeństwa (SIL) oraz wysokim poziomie zapewnienia bezpieczeństwa (Performance Level), pod warunkiem integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Wyłącznik XCSTE5311 znajduje szerokie zastosowanie w przemyśle wytwórczym, gdzie konieczne jest monitorowanie i blokowanie osłon ruchomych maszyn o dużym momencie bezwładności. Idealnie sprawdza się w:

• Zrobotyzowanych gniazdach produkcyjnych, gdzie wejście w strefę pracy robota wymaga autoryzowanego zatrzymania.
• Maszynach do obróbki drewna i metalu wyposażonych w osłony uchylne lub przesuwne.
• Liniach pakujących i transporterach, gdzie dostęp do mechanizmów napędowych musi być ściśle kontrolowany.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSTE należy zwrócić szczególną uwagę na precyzyjne ustawienie głowicy rewolwerowej względem klucza bezpieczeństwa, aby uniknąć przedwczesnego zużycia mechanicznego. Montaż powinien odbywać się na sztywnych elementach konstrukcyjnych maszyny. Przewody o przekroju dostosowanym do zacisków powinny być wprowadzone przez dławiki Pg11, zapewniając stopień ochrony obudowy. Zaleca się regularną kontrolę momentu dokręcania śrub zaciskowych oraz sprawdzenie poprawności ryglowania elektromagnesu przy napięciu 24V.

FAQ

• Czy wyłącznik posiada klucz w zestawie? Standardowo klucze bezpieczeństwa do serii XCSTE należy zamawiać oddzielnie, dopasowując ich typ do geometrii osłony (klucze proste, kątowe lub elastyczne).
• Jaka jest zasada działania blokady w tym modelu? Jest to model, w którym blokada następuje przy braku zasilania cewki (fail-safe w kontekście zamknięcia), a odblokowanie wymaga podania napięcia 24V na elektromagnes.
• Czy głowicę można obracać? Tak, urządzenie posiada głowicę rewolwerową, co pozwala na zmianę kierunku wprowadzenia klucza bez konieczności demontażu całego korpusu.
