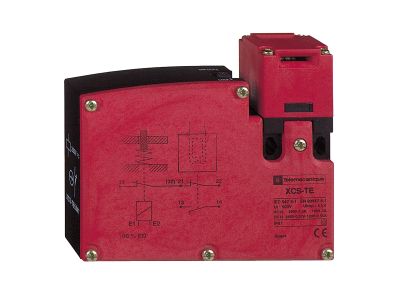

Wyłącznik bezpieczeństwa plastikowy XCSTE 1NC 1NO działanie wolne 1wejście gwintowe M16 24V | XCSTE5312 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSTE5312 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o najwyższych standardach ochrony w środowiskach przemysłowych. Urządzenie charakteryzuje się plastikową obudową o wysokiej wytrzymałości oraz unikalną konstrukcją z głowicą rewolwerową na klucz, co pozwala na elastyczną konfigurację kierunku aktywacji. Wyłącznik wyposażony jest w konfigurację styków 1 NC (normalnie zamknięty) oraz 1 NO (normalnie otwarty), co umożliwia jednoczesne przesyłanie sygnału zatrzymania awaryjnego oraz informacji zwrotnej do systemu sterowania.

Kluczowym elementem urządzenia jest zintegrowana blokada elektromagnesu działająca w trybie: blokowanie przez wyłączenie i odblokowywanie przez załączenie napięcia 24V. Taka logika działania gwarantuje, że osłony maszyn pozostaną zamknięte tak długo, jak długo występuje zagrożenie, a ich otwarcie jest możliwe dopiero po podaniu sygnału sterującego. Wejście gwintowe M16 zapewnia kompatybilność ze standardowymi dławnicami kablowymi, a obsługa przewodów o średnicy zewnętrznej od 7 do 10 mm pozwala na pewne i szczelne wprowadzenie okablowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego, co jest fundamentem serii Preventa. Wyłącznik XCSTE5312 spełnia wymagania dotyczące urządzeń blokujących sprzężonych z osłonami. Zastosowanie styków o działaniu wolnym (slow action) zapewnia precyzyjne przełączanie, a wymuszone rozwieranie styku NC gwarantuje niezawodność w obwodach bezpieczeństwa zgodnie z normą PN-EN 60947-5-1. Urządzenie wspiera budowę systemów bezpieczeństwa o wysokim poziomie nienaruszalności (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem integracji z odpowiednim modułem bezpieczeństwa.

Zastosowanie

Wyłącznik XCSTE5312 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie konieczne jest monitorowanie i blokowanie osłon ruchomych maszyn o dużym czasie wybiegu. Jest idealnym rozwiązaniem dla:

• Zrobotyzowanych stanowisk spawalniczych i montażowych.
• Maszyn do obróbki drewna i metalu z wirującymi elementami tnącymi.
• Linii pakujących, gdzie dostęp do strefy niebezpiecznej musi być kontrolowany.
• Systemów transportu wewnętrznego i przenośników.

Dzięki kompaktowej obudowie i możliwości obrotu głowicy, urządzenie sprawdza się w miejscach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSTE5312 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie głowicy: Głowica rewolwerowa powinna być ustawiona tak, aby klucz aktywujący wchodził płynnie, bez zbędnych naprężeń mechanicznych.
• Podłączenie elektryczne: Należy wykorzystać wejście M16, stosując dławnicę o odpowiednim stopniu IP, aby zachować szczelność obudowy.
• Okablowanie: Zaleca się stosowanie przewodów o średnicy zewnętrznej 7-10 mm, co zapewnia optymalne uszczelnienie przez fabryczny system przepustowy.
• Zasilanie elektromagnesu: Należy zapewnić stabilne napięcie 24V DC/AC dla cewki blokującej, aby uniknąć niekontrolowanego odblokowania osłony.
• Moment dokręcania: Śruby zaciskowe styków powinny być dokręcone z odpowiednią siłą, aby zapobiec luzom i przegrzewaniu się styków przy długotrwałej eksploatacji.

FAQ

• Czy wyłącznik posiada blokadę mechaniczną? Tak, urządzenie posiada blokadę elektromagnetyczną, która uniemożliwia wyciągnięcie klucza (i tym samym otwarcie osłony) bez podania napięcia na cewkę.
• Jakie jest napięcie sterujące blokadą? Model XCSTE5312 pracuje na standardowym napięciu 24V, co jest typowe dla przemysłowych układów automatyki.
• Czy głowicę można obracać? Tak, głowica typu rewolwerowego pozwala na zmianę kierunku wprowadzenia klucza, co znacznie ułatwia montaż w różnych konfiguracjach osłon.
• Jaki dławik jest potrzebny do tego wyłącznika? Urządzenie posiada otwór pod dławik z gwintem metrycznym M16.
