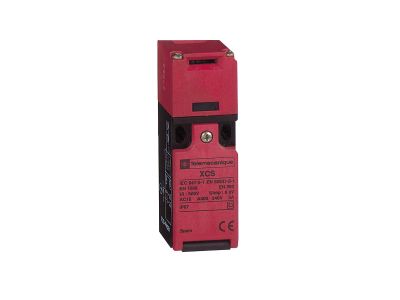

Wyłącznik bezpieczeństwa plastikowy XCSPA 1NC 1NC działanie wolne 1 wejście gwintowe M16 | XCSPA792 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSPA792 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie elektromechaniczne zaprojektowane z myślą o najwyższych standardach ochrony w środowisku przemysłowym. Urządzenie posiada wytrzymałą obudowę wykonaną z wysokiej jakości tworzywa sztucznego, co zapewnia doskonałą izolację elektryczną oraz odporność na trudne warunki pracy. Wyłącznik został wyposażony w konfigurację styków 1NC + 1NC (dwa styki rozwierne), co pozwala na realizację bezpiecznych obwodów sterowania w układach automatyki.

• Działanie wolne: Mechanizm styków o działaniu wolnym umożliwia precyzyjne przełączanie sygnałów w zależności od pozycji aktywatora.
• Wejście kablowe: Produkt posiada jeden otwór gwintowany pod dławnicę M16, co ułatwia szczelne wprowadzenie przewodów sterowniczych.
• Kompaktowa konstrukcja: Seria XCSPA charakteryzuje się niewielkimi wymiarami, co pozwala na montaż w miejscach o ograniczonej przestrzeni przy zachowaniu pełnej funkcjonalności.
• Niezawodność mechaniczna: Specjalna konstrukcja bloków stykowych gwarantuje skuteczne i wymuszone otwarcie styków, co jest kluczowe w systemach bezpieczeństwa (E-Stop).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi bezpieczeństwa maszynowego. Wyłącznik XCSPA792 spełnia wymagania dyrektyw maszynowych, co pozwala na jego stosowanie w systemach o wysokim poziomie nienaruszalności bezpieczeństwa (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem poprawnej integracji z odpowiednim modułem bezpieczeństwa. Urządzenie wspiera monitorowanie osłon ruchomych zgodnie z normami EN/ISO 14119, co minimalizuje ryzyko nieautoryzowanego obejścia zabezpieczeń.

Zastosowanie

Wyłącznik XCSPA792 znajduje szerokie zastosowanie w przemyśle wytwórczym, spożywczym oraz logistycznym. Jest idealnym rozwiązaniem do monitorowania stanu położenia:

• Drzwi ochronnych i wygrodzeń bezpieczeństwa wokół zrobotyzowanych stanowisk pracy.
• Osłon ruchomych maszyn obróbczych, takich jak frezarki, tokarki czy prasy.
• Klap rewizyjnych w systemach przenośników taśmowych.
• Obudów urządzeń, których otwarcie podczas pracy mogłoby stanowić zagrożenie dla operatora.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSPA792 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Należy zapewnić precyzyjne osiowanie aktywatora (klucza) względem głowicy wyłącznika, aby uniknąć przedwczesnego zużycia mechanicznego elementów prowadzących.
• Podłączenie elektryczne: Przewody należy wprowadzać przez dławnicę o rozmiarze M16, zapewniając odpowiedni stopień ochrony IP. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych.
• Moment dokręcania: Śruby montażowe oraz zaciski elektryczne powinny być dokręcone z momentem zgodnym z dokumentacją techniczną, aby zapobiec poluzowaniu pod wpływem wibracji maszynowych.
• Testowanie: Po zakończeniu montażu konieczne jest przeprowadzenie testu funkcjonalnego, sprawdzającego czy otwarcie osłony powoduje natychmiastowe i skuteczne przerwanie obwodu bezpieczeństwa.

FAQ

1. Czy aktywator (klucz) znajduje się w zestawie z wyłącznikiem?
Wyłączniki XCSPA mogą być dostarczane w komplecie z aktywatorem lub osobno. W przypadku modelu XCSPA792 należy zweryfikować specyfikację zamówienia, gdyż producent oferuje różne rodzaje kluczy (kątowe, proste, elastyczne) dopasowane do promienia otwarcia osłony.

2. Jaki jest rozmiar gwintu wejścia kablowego?
Urządzenie posiada jeden otwór gwintowany M16x1,5, który jest standardem w europejskich instalacjach przemysłowych.

3. Czy wyłącznik posiada styki pomocnicze NO?
Ten konkretny model posiada konfigurację 1NC + 1NC. Jeśli wymagany jest styk sygnalizacyjny NO, należy rozważyć model o innej konfiguracji bloków stykowych z serii XCSPA.

4. Czy obudowa plastikowa jest odporna na oleje przemysłowe?
Tak, tworzywo sztuczne użyte w serii XCSPA wykazuje wysoką odporność na większość standardowych olejów i chłodziw stosowanych w przemyśle maszynowym.
