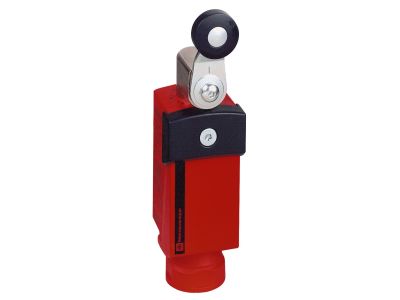

Wyłącznik bezpieczeństwa plastikowy, rolka, 2NC 1NO, 1 wejscie gwint M20x1,5 | XCSP3918P20 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSP3918P20 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o zapewnieniu najwyższego poziomu ochrony w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktową konstrukcją, co pozwala na jego montaż w miejscach o ograniczonej przestrzeni roboczej. Wyłącznik został wyposażony w głowicę obrotową z rolką, która umożliwia precyzyjną detekcję ruchu elementów maszyn.

• Konfiguracja styków: Urządzenie posiada układ styków 2NC + 1NO (dwa styki rozwierne oraz jeden zwierny), co pozwala na jednoczesne realizowanie funkcji bezpieczeństwa oraz sygnalizacji stanu do sterownika PLC.
• Obudowa i zabezpieczenia: Wykonana z wysokiej jakości tworzywa sztucznego (plastik), obudowa posiada specjalną osłonę ochronną zabezpieczoną śrubą z pięciokątnym łbem gniazdowym, co skutecznie zapobiega nieautoryzowanemu dostępowi i manipulacji przy urządzeniu.
• Przyłącze kablowe: Wyłącznik posiada jeden otwór wejściowy pod dławnicę z gwintem metrycznym M20x1,5, co gwarantuje kompatybilność ze standardowymi systemami okablowania przemysłowego.

Zgodność z Normami

Produkt należy do uznanej gamy Preventa Safety detekcja, co jest gwarancją spełnienia rygorystycznych wymagań dotyczących systemów bezpieczeństwa maszynowego. Konstrukcja łącznika krańcowego XCSP3918P20 została opracowana tak, aby wspierać realizację funkcji bezpieczeństwa zgodnie z międzynarodowymi standardami bezpieczeństwa funkcjonalnego. Zastosowanie styków o działaniu wymuszonym (NC) pozwala na ich wykorzystanie w obwodach zatrzymania awaryjnego i monitorowania osłon, zgodnie z obowiązującymi dyrektywami maszynowymi.

Zastosowanie

Łącznik krańcowy bezpieczeństwa XCSP3918P20 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w aplikacjach wymagających niezawodnego monitorowania pozycji ruchomych części maszyn. Idealnie sprawdza się w:

• Monitorowaniu otwarcia osłon i drzwi bezpieczeństwa w liniach produkcyjnych.
• Systemach transportu bliskiego i przenośnikach taśmowych do wykrywania krańcowych położeń wózków.
• Maszynach pakujących i przetwórczych, gdzie wymagana jest wysoka częstotliwość łączeń i niezawodność mechaniczna.
• Aplikacjach automatyki, gdzie kompaktowe wymiary pozwalają na integrację wewnątrz korpusów maszyn.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSP3918P20 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie głowicy: Głowica obrotowa powinna być ustawiona w sposób zapewniający płynny najazd elementu sterującego na rolkę, unikając uderzeń bocznych, które mogłyby skrócić żywotność mechaniczną.
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju, dopasowane do prądów znamionowych styków. Gwint M20x1,5 wymaga zastosowania dławnicy o odpowiednim stopniu ochrony IP, aby zachować szczelność obudowy.
• Zabezpieczenie przed manipulacją: Po zakończeniu konfiguracji i podłączeniu przewodów, należy dokręcić śrubę zabezpieczającą z łbem pięciokątnym, aby uniemożliwić osobom niepowołanym ingerencję w mechanizm wyłącznika.

FAQ

• Czy głowicę wyłącznika można obracać? Tak, model ten posiada głowicę obrotową, co ułatwia dostosowanie kierunku najazdu do specyfiki danej aplikacji montażowej.
• Jaki gwint posiada wejście kablowe? Wyłącznik jest wyposażony w jeden otwór z gwintem metrycznym M20x1,5.
• Do czego służy styk 1NO w tym modelu? Styk zwierny (NO) jest zazwyczaj wykorzystywany do celów sygnalizacyjnych, np. do informowania systemu wizualizacji lub sterownika o stanie pracy urządzenia, podczas gdy styki NC odpowiadają za funkcję bezpieczeństwa.
