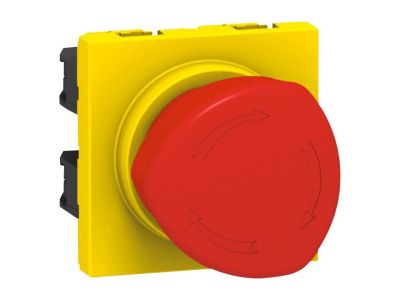

Wyłącznik bezpieczeństwa obrotowy (grzybek) 10A żółto/czerwony 2 moduły, Mosaic | 076602 Legrand

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa obrotowy (grzybek) Mosaic o symbolu 076602 to urządzenie przeznaczone do szybkiego, awaryjnego odłączania obwodów elektrycznych. Wyposażony w zestyk NO+NC, prąd znamionowy 10A i napięcie 250 V~, zajmuje zaledwie 2 moduły na szynie TH35. Mechanizm odblokowywany jest przez obrót gałki o 1/4 obrotu, co zapewnia intuicyjną obsługę w sytuacjach krytycznych.

• Prąd 10A i napięcie 250 V~: Pozwala na bezpieczne odłączanie odbiorników o znacznym obciążeniu w standardowych sieciach oświetleniowych i małych silników.
• Zestyk NO+NC: Umożliwia jednoczesne rozłączanie obwodu głównego i załączanie sygnalizacji awaryjnej (np. lampy lub alarmu).
• Odblokowanie przez 1/4 obrotu: Szybkie i pewne przywracanie stanu początkowego bez użycia narzędzi – oszczędność czasu przy testach i resetach.
• Kolorystyka żółto-czerwona: Zgodna z międzynarodowym systemem oznaczania wyłączników awaryjnych, ułatwia szybką identyfikację urządzenia.
• Szerokość 2 modułów: Kompaktowa zabudowa w rozdzielnicy, pozostawia miejsce na inne aparaty – idealne rozwiązanie w ciasnych szafkach.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi normami europejskimi (standard DIN). Ze względu na przeznaczenie awaryjne urządzenie odpowiada wytycznym dotyczącym wyłączników bezpieczeństwa w obwodach niskiego napięcia.

Zastosowanie

Wyłącznik bezpieczeństwa Mosaic 076602 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne odłączenie zasilania. Dzięki konfiguracji NO+NC sprawdza się zarówno w roli głównego wyłącznika awaryjnego, jak i elementu sygnalizacyjnego w układach automatyki.

• Awaryjne zatrzymanie maszyn i urządzeń w przemyśle lekkim (przenośniki, wentylatory, pompy).
• Wyłącznik bezpieczeństwa w obwodach oświetlenia hali produkcyjnej, magazynu lub warsztatu.
• Sterowanie impulsowe do styczników lub przekaźników w układach automatyki budynkowej.
• Sygnalizacja stanu awaryjnego – wykorzystanie styku NC do załączania lampki ostrzegawczej po zadziałaniu wyłącznika.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Mechanizm przeznaczony jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed montażem należy upewnić się, że dobrane przekroje przewodów odpowiadają prądowi obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Wyłącznik wymaga uzupełnienia o dedykowany uchwyt uniwersalny oraz ramkę z serii Mosaic.

FAQ

• Czy wyłącznik jest podświetlany? Dane katalogowe nie przewidują podświetlenia wewnętrznego. Sygnalizację stanu awaryjnego można zrealizować za pomocą zewnętrznej lampki podłączonej do styku NC.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP w udostępnionych danych. W standardowych warunkach rozdzielnicy modułowej przyjmuje się IP20 (ochrona przed dotykiem), co jest typowe dla aparatury montowanej wewnątrz szaf.
• Jak działa odblokowanie wyłącznika? Po zadziałaniu wyłącznik pozostaje w pozycji wyłączonej. Aby przywrócić gotowość do pracy, należy obrócić gałkę o 1/4 obrotu w kierunku zgodnym z ruchem wskazówek zegara – mechanizm zostanie wtedy samoczynnie zablokowany w pozycji zamkniętej.
