Wyłącznik bezpieczeństwa metalowy XCSE 2NC 1NO działanie wolne 2wejście gwintowe M20x1,5- 24V | XCSE7512 Telemecanique Sensors

Opis i Kluczowe Cechy

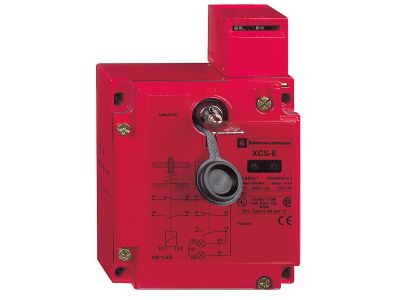

Wyłącznik bezpieczeństwa XCSE7512 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się solidną, metalową obudową, która gwarantuje wyjątkową odporność na uszkodzenia mechaniczne oraz trudne warunki eksploatacji. Wyłącznik został wyposażony w konfigurację styków 2 NC + 1 NO o działaniu wolnym, co pozwala na precyzyjne monitorowanie stanu osłon maszynowych.

Kluczowym elementem urządzenia jest blokada elektromagnesu działająca w systemie: blokowanie przez załączenie napięcia i odblokowywanie przez jego wyłączenie. Zasilanie cewki napięciem bezpiecznym 24V DC/AC sprawia, że system jest kompatybilny z większością standardowych układów sterowania bezpieczeństwem. Głowica rewolwerowa na klucz umożliwia elastyczne dopasowanie kierunku wprowadzenia aktywatora, co znacząco ułatwia integrację z różnymi typami drzwi i osłon.

• Konfiguracja styków: 2 NC (rozwierne) + 1 NO (zwierny) zapewniające pełną informację zwrotną dla sterownika PLC lub przekaźnika bezpieczeństwa.
• Wytrzymała konstrukcja: Metalowy korpus odporny na uderzenia i wibracje.
• System blokady: Elektromagnetyczne ryglowanie zapobiegające otwarciu osłony podczas pracy maszyny.
• Wpusty kablowe: Dwa wejścia gwintowane M20x1,5 ułatwiające prowadzenie okablowania strukturalnego.

Zgodność z Normami

Produkt należy do uznanej linii Preventa Safety, co gwarantuje spełnienie rygorystycznych norm bezpieczeństwa obowiązujących w Unii Europejskiej. Wyłącznik XCSE7512 został zaprojektowany zgodnie z dyrektywami maszynowymi, wspierając systemy bezpieczeństwa o wysokim poziomie nienaruszalności (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem poprawnej integracji z odpowiednim modułem monitorującym. Metalowa obudowa zapewnia również wysoki stopień ochrony IP, chroniąc wnętrze przed pyłem i wilgocią.

Zastosowanie

Wyłącznik XCSE7512 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej, gdzie wymagane jest fizyczne zablokowanie dostępu do strefy niebezpiecznej do czasu ustania zagrożenia. Jest idealnym rozwiązaniem dla:

• Maszyn o dużej bezwładności, gdzie ruch nie ustaje natychmiast po wyłączeniu zasilania.
• Zrobotyzowanych cel spawalniczych i montażowych.
• Przenośników taśmowych i systemów transportu wewnętrznego.
• Pras, wtryskarek oraz obrabiarek CNC.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSE7512 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Okablowanie: Urządzenie obsługuje kable o zewnętrznej średnicy od 7 mm do 13 mm, co należy uwzględnić przy doborze dławnic M20x1,5.
• Pozycjonowanie głowicy: Głowica rewolwerowa może być obracana, co pozwala na wprowadzenie klucza z czterech różnych stron.
• Moment dokręcania: Należy stosować zalecane momenty dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i odporność na drgania.
• Podłączenie blokady: Należy upewnić się, że obwód sterujący cewką 24V jest zabezpieczony przed przepięciami.

FAQ

1. Czy wyłącznik XCSE7512 posiada w zestawie klucz (aktywator)?
Zazwyczaj aktywatory są sprzedawane oddzielnie, aby umożliwić dobór odpowiedniego typu (kątowy, prosty lub elastyczny) do konkretnej aplikacji.

2. Co oznacza funkcja "blokowanie przez załączenie"?
Oznacza to, że rygiel blokuje klucz wewnątrz wyłącznika w momencie podania napięcia 24V na cewkę elektromagnesu. Odcięcie zasilania powoduje zwolnienie blokady.

3. Czy urządzenie można stosować w środowiskach o dużym zapyleniu?
Tak, metalowa obudowa i konstrukcja serii XCSE są przystosowane do pracy w trudnych warunkach przemysłowych, zapewniając wysoką szczelność i trwałość mechaniczną.
