Wyłącznik bezpieczeństwa metalowy XCSE 2NC 1NO działanie wolne 2 wejście gwintowe Pg 13,5- 24V | XCSE7511 Telemecanique Sensors

Opis i Kluczowe Cechy

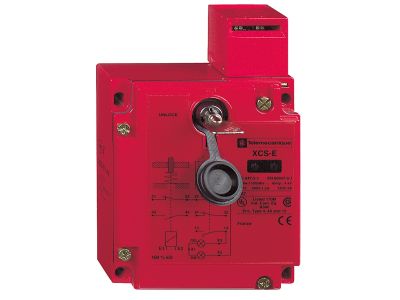

Wyłącznik bezpieczeństwa XCSE7511 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane do pracy w najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się solidną, metalową obudową, która gwarantuje wyjątkową odporność na uszkodzenia mechaniczne oraz trudne warunki eksploatacji. Kluczowym elementem konstrukcyjnym jest głowica rewolwerowa na klucz, która umożliwia elastyczną konfigurację kierunku wprowadzenia klucza bezpieczeństwa.

• Konfiguracja styków: Urządzenie wyposażone jest w zestaw styków 2 NC (normalnie zamknięte) oraz 1 NO (normalnie otwarte), co pozwala na precyzyjne monitorowanie stanu osłon maszynowych.
• Blokada elektromagnesu: Mechanizm działa w trybie blokowania przez załączenie napięcia i odblokowywania przez jego wyłączenie, co jest kluczowe dla procesów wymagających kontrolowanego dostępu przy napięciu sterującym 24V.
• Działanie wolne: Zastosowanie styków o działaniu wolnym zapewnia stabilne przełączanie i minimalizuje ryzyko przypadkowego zadziałania w systemach bezpieczeństwa.
• Wpusty kablowe: Produkt posiada dwa wejścia gwintowe pod dławiki Pg 13,5, co ułatwia prowadzenie okablowania i zapewnia szczelność połączenia.

Zgodność z Normami

Wyłącznik XCSE7511 został zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Jako element serii Preventa Safety, spełnia wymagania dotyczące systemów detekcji i ochrony operatorów. Metalowa konstrukcja wspiera zachowanie wysokiego stopnia ochrony IP, co jest niezbędne w aplikacjach wymagających certyfikacji bezpieczeństwa SIL lub Performance Level (PL) zgodnie z normą ISO 13849-1. Urządzenie posiada niezbędne atesty dopuszczające do stosowania w profesjonalnych instalacjach automatyki przemysłowej.

Zastosowanie

Ten model wyłącznika bezpieczeństwa znajduje szerokie zastosowanie w sektorze produkcyjnym i logistycznym. Jest idealnym rozwiązaniem do zabezpieczania osłon maszyn o dużym momencie bezwładności, gdzie wymagane jest fizyczne zablokowanie dostępu do strefy niebezpiecznej do momentu całkowitego zatrzymania ruchu. Wykorzystuje się go w:

• Zrobotyzowanych gniazdach produkcyjnych,
• Prasach i gilotynach przemysłowych,
• Systemach transportu bliskiego i przenośnikach,
• Maszynach do obróbki metalu i drewna.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSE7511 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Okablowanie: Urządzenie obsługuje kable o zewnętrznej średnicy od 9 mm do 12 mm. Należy zastosować odpowiednie dławiki Pg 13,5, aby utrzymać deklarowany stopień ochrony.
• Pozycjonowanie głowicy: Głowica rewolwerowa pozwala na ustawienie w jednej z czterech pozycji, co należy skonfigurować przed ostatecznym dokręceniem śrub montażowych.
• Podłączenie elektryczne: Należy upewnić się, że napięcie zasilające cewkę elektromagnesu wynosi 24V DC/AC, zgodnie ze specyfikacją modelu.
• Moment dokręcania: Wszystkie zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapobiec poluzowaniu przewodów pod wpływem wibracji maszyny.

FAQ

• Czy wyłącznik posiada blokadę mechaniczną? Tak, urządzenie blokuje klucz mechanicznie po jego wprowadzeniu, a zwolnienie blokady następuje po odcięciu zasilania od elektromagnesu.
• Jaki jest materiał obudowy? Wyłącznik posiada wytrzymałą obudowę wykonaną z metalu, co odróżnia go od wersji plastikowych i predysponuje do pracy w ciężkim przemyśle.
• Czy można zmienić kierunek wejścia klucza? Tak, dzięki głowicy rewolwerowej możliwa jest zmiana orientacji wejścia klucza, co znacznie ułatwia montaż w ograniczonej przestrzeni.
