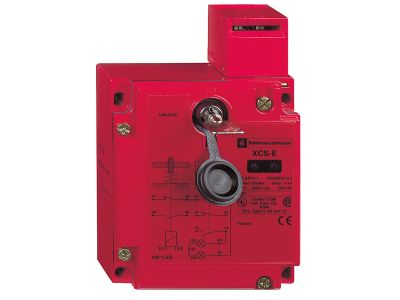

Wyłącznik bezpieczeństwa metalowy XCSE 1NC 2NO działanie wolne 2 wejście gwintowe M20x1,5- 24V | XCSE5312 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik bezpieczeństwa XCSE5312 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o najwyższym poziomie ochrony w środowiskach przemysłowych. Urządzenie charakteryzuje się solidną, metalową obudową, która gwarantuje wyjątkową odporność mechaniczną oraz trwałość w trudnych warunkach eksploatacyjnych. Wyłącznik wyposażony jest w konfigurację styków 1 NC + 2 NO (działanie wolne), co pozwala na precyzyjne sterowanie obwodami bezpieczeństwa i sygnalizacji.

Kluczowym elementem urządzenia jest głowica rewolwerowa na klucz oraz zintegrowany mechanizm blokady elektromagnesu. System działa w trybie: blokowanie przez wyłączenie i odblokowywanie przez załączenie elektromagnesu (napięcie sterujące 24V). Takie rozwiązanie zapobiega nieautoryzowanemu otwarciu osłon maszynowych w trakcie trwania niebezpiecznych procesów technologicznych. Dwa wejścia gwintowe M20x1,5 umożliwiają elastyczne wprowadzenie przewodów o średnicy zewnętrznej od 7 do 13 mm, zapewniając szczelność i pewność połączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Jako element serii Preventa, wyłącznik XCSE5312 wspiera realizację systemów bezpieczeństwa o wysokim poziomie nienaruszalności (SIL) oraz poziomie zapewnienia bezpieczeństwa (PL), pod warunkiem poprawnej integracji z odpowiednimi modułami bezpieczeństwa. Metalowa konstrukcja spełnia wymagania dotyczące wytrzymałości w aplikacjach o podwyższonym ryzyku uszkodzeń mechanicznych, a stopień ochrony zapewniany przez dławnice M20 gwarantuje odporność na pył i wilgoć.

Zastosowanie

Wyłącznik XCSE5312 znajduje szerokie zastosowanie w przemyśle ciężkim, motoryzacyjnym oraz wszędzie tam, gdzie wymagane jest rygorystyczne monitorowanie osłon maszynowych. Idealnie sprawdza się w:

• Zrobotyzowanych gniazdach produkcyjnych, gdzie konieczne jest ryglowanie drzwi do czasu całkowitego zatrzymania ramienia robota.
• Prasach hydraulicznych i mechanicznych, wymagających blokady dostępu w trakcie cyklu pracy.
• Liniach montażowych i transporterach, gdzie bezpieczeństwo operatora zależy od fizycznego odcięcia zasilania po otwarciu osłony.
• Maszynach o dużej bezwładności, w których czas zatrzymania elementów ruchomych wymaga zwłoki w odblokowaniu rygla.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSE5312 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie głowicy: Głowica rewolwerowa pozwala na orientację w różnych kierunkach, co ułatwia dopasowanie do konstrukcji osłony. Należy upewnić się, że klucz wchodzi w gniazdo bez nadmiernych oporów bocznych.
• Podłączenie elektryczne: Wykorzystaj dwa wejścia M20x1,5. Zaleca się stosowanie dławnic o odpowiednim stopniu IP, dopasowanych do kabli o średnicy 7-13 mm, aby zachować szczelność obudowy.
• Zasilanie elektromagnesu: Cewka blokady wymaga stabilnego napięcia 24V. Należy zweryfikować polaryzację oraz wydajność prądową źródła zasilania.
• Moment dokręcania: Wszystkie śruby montażowe oraz zaciski styków powinny być dokręcone z momentem zgodnym z dokumentacją techniczną, aby zapobiec poluzowaniu pod wpływem wibracji maszynowych.

FAQ

• Czy wyłącznik posiada funkcję ręcznego odblokowania? Model XCSE5312 opiera się na sterowaniu elektromagnesem (24V). Odblokowanie następuje po podaniu napięcia na cewkę, co jest standardem w systemach wymagających aktywnego zezwolenia na dostęp.
• Jaki jest przekrój przewodów możliwych do podłączenia? Zaciski śrubowe są przystosowane do standardowych przewodów sterowniczych, a dławnice M20 obsługują kable o średnicy zewnętrznej od 7 do 13 mm.
• Czy metalowa obudowa wymaga uziemienia? Tak, ze względu na metalową konstrukcję i bezpieczeństwo użytkowania, urządzenie powinno zostać poprawnie uziemione zgodnie z lokalnymi przepisami elektroinstalacyjnymi.
