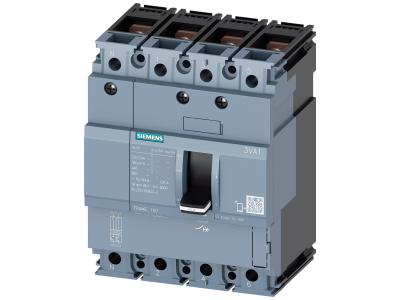

Wyłączniki IEC, Frame 160, 160 A, 4-bieg., 55 kA, TM, FTFM, przyłącze płaskie śrubowe | 3VA1116-5GD42-0AA0 Siemens

Alternatywny kod produktu: 3VA11165GD420AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1116-5GD42-0AA0 z serii SENTRON to 4-biegunowy wyłącznik o prądzie znamionowym 160 A i zdolności zwarciowej Icu=55 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowy oraz zwarciowy (FTFM) z nastawą stałą, zapewnia niezawodną ochronę instalacji, silników i rozruszników. Przyłącze płaskie śrubowe ułatwia instalację w szafach sterowniczych.

• Prąd znamionowy 160 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu=55 kA przy 415 V AC: Skutecznie wyłącza wysokie prądy zwarciowe, chroniąc urządzenia i personel.
• Wyzwalacz termomagnetyczny FTFM (Ir=160 A stałe, Ii=10×In): Stałe nastawy przeciążeniowe i zwarciowe zapewniają powtarzalność działania bez konieczności regulacji.

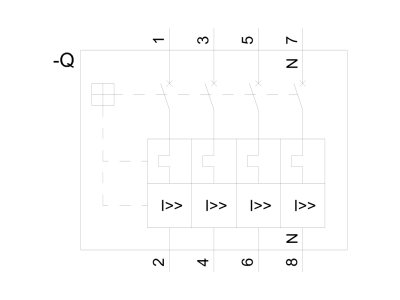

• Ochrona przewodu neutralnego 100%: Pełna ochrona wszystkich biegunów, w tym neutralnego, dla bezpieczeństwa w systemach 4-przewodowych.
• Przyłącze płaskie śrubowe: Szybki i pewny montaż przewodów o odpowiednim przekroju, zgodnie z dokumentacją producenta.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN dla wyłączników kompaktowych. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy 3VA1116 przeznaczony jest do ochrony odbiorników w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.

• Ochrona rozruszników i silników elektrycznych przed zwarciem i przeciążeniem.
• Zabezpieczenie obwodów głównych w rozdzielnicach przemysłowych.
• Stosowany w układach zasilania maszyn i urządzeń w zakładach produkcyjnych.
• Idealny do zastosowań w infrastrukturze, np. w budynkach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wyłącznik przystosowany jest do montażu stałego lub wtykowego (zgodnie z dokumentacją). Przyłącze płaskie śrubowe wymaga użycia odpowiedniego momentu dokręcania – zastosuj się do zaleceń producenta. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz warunków zwarciowych.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa Icu wynosi 55 kA przy napięciu 415 V AC.
• Czy prąd wyzwalacza przeciążeniowego można regulować? Nie, wyzwalacz termomagnetyczny FTFM ma stałą nastawę Ir=160 A. Prąd zwarciowy Ii wynosi 10×In, czyli 1600 A.
• Czy wyłącznik chroni przewód neutralny? Tak, zapewniona jest ochrona przewodu neutralnego w 100%, co oznacza pełne zabezpieczenie wszystkich biegunów.
