Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2116-5HN32-0AA0 Siemens

Alternatywny kod produktu: 3VA21165HN320AA0

Opis i Kluczowe Cechy

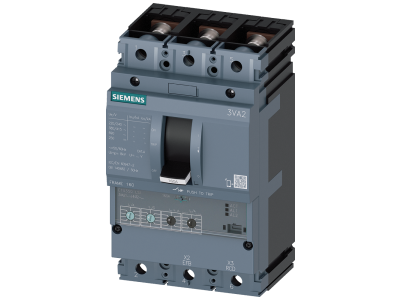

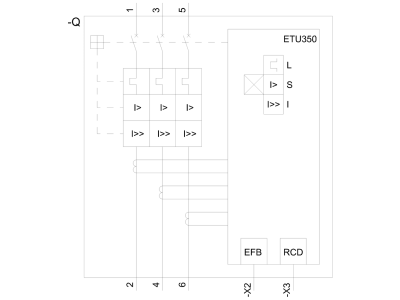

Wyłącznik kompaktowy Siemens typu 3VA2116-5HN32-0AA0 (seria 3VA2, Frame 160) przeznaczony do ochrony instalacji. Urządzenie 3-biegunowe o prądzie znamionowym 160 A i zdolności łączeniowej 55 kA przy 415 V AC zapewnia skuteczne wyłączanie zwarć. Elektroniczny wyzwalacz nadprądowy ETU350 (LSI) umożliwia precyzyjną regulację parametrów zabezpieczenia, a przyłącze płaskie śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy In = 160 A: bezpieczna praca w obwodach o znacznym obciążeniu – stałe parametry bez ryzyka przegrzania styków.
• Regulowany prąd przeciążeniowy Ir = 63…160 A (L): dopasowanie wyzwalania termicznego do rzeczywistego obciążenia instalacji, eliminacja zbędnych wyłączeń.
• Zabezpieczenie zwarciowe z opóźnieniem Isd = 1,5…10 × Ir (S): selektywność z niższymi zabezpieczeniami – ograniczenie zakresu wyłączania do uszkodzonego odcinka.
• Zabezpieczenie chwilowe Ii = 10 × In (I): natychmiastowe wyłączenie przy najwyższych prądach zwarciowych, ochrona aparatury i przewodów.
• Zdolność łączeniowa 55 kA przy 415 V: wysoka pewność wyłączenia w sieciach o dużym potencjale zwarciowym, zgodna z wymaganiami przemysłowymi.
• Przyłącze płaskie śrubowe: proste i bezpieczne podłączanie przewodów – dedykowane dla szyn zbiorczych i kabli o dużym przekroju.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA2116 spełnia wymagania europejskich norm dotyczących niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada certyfikat CE oraz jest zgodny z międzynarodowymi standardami bezpieczeństwa (IEC/EN 60947-2). Gwarantuje niezawodną ochronę w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik kompaktowy 3VA2 z wyzwalaczem ETU350 LSI znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna i precyzyjna ochrona przeciążeniowa oraz zwarciowa. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych, komercyjnych oraz w infrastrukturze.

• Ochrona linii kablowych, szyn zbiorczych i rozdzielnic w halach produkcyjnych oraz budynkach użyteczności publicznej.
• Zabezpieczenie odbiorników o dużych prądach rozruchowych – funkcja opóźnienia S zapobiega wyłączeniom przy rozruchu silników.
• Zastosowanie jako wyłącznik główny w rozdzielnicach TT/TN – zapewnia szybkie wyłączenie przy zwarciu.
• Automatyka budynkowa – współpraca z systemami zarządzania energią dzięki opcjonalnym modułom komunikacyjnym (Modbus, PROFINET).

Wskazówki Montażowe

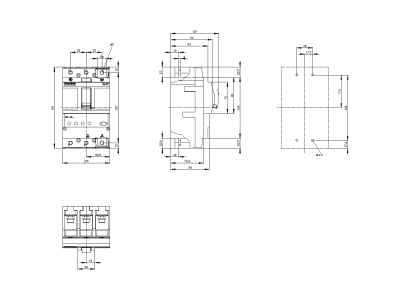

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP – prace przy podłączaniu i regulacji należy przeprowadzać po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Momenty dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem skonfigurować nastawy wyzwalacza (Ir, Isd, Ii) do parametrów chronionego obwodu.

FAQ

• Czy wyzwalacz ETU350 ma wyświetlacz? Tak, seria 3VA2 z wyzwalaczem elektronicznym ETU wyposażona jest w zintegrowany wyświetlacz do odczytu wartości pomiarowych i nastaw.
• Jaki stopień ochrony ma wyłącznik? Wyłącznik kompaktowy 3VA2 posiada stopień ochrony IP20 (w zabudowie rozdzielnicy), co jest standardem dla aparatury modułowej wewnątrz szaf. W danych katalogowych nie podano wyższej klasy – w przypadku pracy w trudnych warunkach konieczne jest zastosowanie dodatkowej obudowy.
• Czy można regulować prąd chwilowy Ii? W wyzwalaczu ETU350 wartość Ii jest stała i wynosi 10 × In (1600 A). Regulacji podlegają natomiast prąd przeciążeniowy Ir (w zakresie 63…160 A) oraz prąd zwarciowy z opóźnieniem Isd (1,5…10 × Ir).
