Wyłączniki IEC, Frame 160, 125 A, 4-bieg., 36 kA, TM, FTFM, przyłącze zaciskowe | 3VA1112-4ED46-0AA0 Siemens

Alternatywny kod produktu: 3VA11124ED460AA0

Opis i Kluczowe Cechy

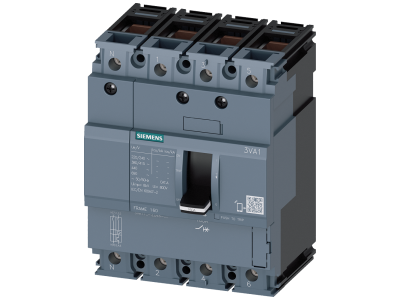

Wyłącznik kompaktowy Siemens 3VA1112-4ED46-0AA0 to 4-biegunowy aparat ochronny o prądzie znamionowym In = 125 A i zdolności wyłączania zwarciowego Icu = 36 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM210 z nastawionym na stałe prądem przeciążeniowym Ir = 125 A oraz wyzwalaczem zwarciowym Ii = 10 × In, zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych oraz infrastrukturalnych.

• Prąd znamionowy In = 125 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 36 kA przy 415 V AC: gwarantuje niezawodne wyłączenie dużych prądów zwarciowych, chroniąc urządzenia i personel.
• Wyzwalacz termomagnetyczny TM210 (Ir stałe 125 A, Ii = 10 × In): precyzyjnie zabezpiecza przed przeciążeniami i zwarciami, eliminując konieczność regulacji.
• Wersja 4-biegunowa z biegunem neutralnym bez wyzwalacza: optymalne rozwiązanie dla sieci TN, oszczędność miejsca przy zachowaniu pełnej ochrony przewodów fazowych.
• Przyłącze zaciskowe FTFM: ułatwia szybki, pewny i powtarzalny montaż w rozdzielnicy, minimalizując ryzyko błędów instalacyjnych.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1112 spełnia wymagania obowiązujących norm międzynarodowych IEC oraz posiada certyfikat CE. Został zaprojektowany zgodnie z aktualnymi standardami dla wyłączników kompaktowych, co gwarantuje bezpieczeństwo użytkowania w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Model 3VA1112-4ED46-0AA0 przeznaczony jest do ochrony obwodów odbiorczych, rozruszników oraz silników elektrycznych, a także jako zabezpieczenie główne w rozdzielnicach przemysłowych.

• Ochrona silników i rozruszników przed skutkami przeciążeń i zwarć.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w halach produkcyjnych i budynkach komercyjnych.
• Stosowany jako wyłącznik główny w instalacjach infrastrukturalnych (szpitale, centra danych, obiekty użyteczności publicznej).
• Ochrona obwodów zasilających transformatory i zespoły prądotwórcze.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego Siemens 3VA1112 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu stałego na szynie TH35 (DIN) lub za pomocą płyty montażowej – sposób montażu wybierz zgodnie z projektem rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 125 A, a moment dokręcania zacisków przyłącza FTFM stosuj według wartości podanych w karcie katalogowej.

FAQ

• Jaki typ wyzwalacza zastosowano w wyłączniku 3VA1112-4ED46-0AA0? Wyłącznik wyposażono w termomagnetyczny wyzwalacz TM210 – łączy człon termiczny (zabezpieczenie przeciążeniowe) z członem magnetycznym (zabezpieczenie zwarciowe). Prąd przeciążeniowy Ir jest nastawiony fabrycznie na stałe 125 A, a prąd zwarciowy Ii wynosi 10 × In (1250 A).
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Znamionowa zdolność wyłączania zwarciowego Icu wynosi 36 kA przy napięciu 415 V AC – gwarantuje to bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Tak, model z wyzwalaczem TM210 jest dedykowany do ochrony silników i rozruszników przed zwarciem oraz przeciążeniem. Należy jednak pamiętać o odpowiednim doborze zabezpieczenia termicznego zgodnie z charakterystyką silnika.
