Wyłączniki IEC, Frame 160, 50 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1150-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11505EF320AA0

Opis i Kluczowe Cechy

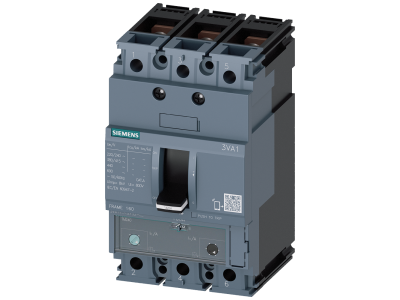

Wyłącznik kompaktowy Siemens 3VA1, symbol 3VA1150-5EF32-0AA0, to 3-biegunowy wyłącznik ochronny w ramie Frame 160 przeznaczony do ochrony rozruszników (ATAM). Wyposażony w termomagnetyczny wyzwalacz TM240 o prądzie znamionowym In = 50 A i zdolności wyłączania zwarciowego Icu = 55 kA przy 415 V AC. Przyłącze płaskie śrubowe ułatwia szybki montaż w rozdzielnicach przemysłowych.

• Prąd znamionowy In = 50 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Zdolność wyłączania Icu = 55 kA przy 415 V AC: Zapewnia pewne wyłączenie w razie zwarcia w sieciach o wysokiej mocy zwarciowej, minimalizując ryzyko uszkodzeń.
• Termomagnetyczny wyzwalacz TM240 z regulacją Ir (35…50 A) i Ii (5…10 x In): Umożliwia precyzyjne dopasowanie charakterystyki zabezpieczenia do potrzeb chronionego odbiornika – silnika lub rozrusznika.
• Funkcja ATAM (ochrona rozrusznika): Specjalnie zaprojektowany do zabezpieczania styczników i rozruszników przed zwarciem, co wydłuża ich żywotność.
• Modułowe wyposażenie dodatkowe (wspólna platforma 3VA1/3VA2): Ułatwia rozbudowę o akcesoria (np. wyzwalacze wzrostowe, sygnalizatory) bez konieczności zmiany konstrukcji wyłącznika.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 jest zgodny z europejskimi normami IEC/EN dla wyłączników kompaktowych oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Seria 3VA firmy Siemens to sprawdzone rozwiązanie do ochrony obwodów w systemach zasilania. Model 3VA1150-5EF32-0AA0 znajduje zastosowanie w:

• Ochronie rozruszników i styczników w układach sterowania silnikami
• Zabezpieczaniu silników elektrycznych przed przeciążeniem i zwarciem w maszynach przemysłowych
• Głównych obwodach zasilających w rozdzielnicach przemysłowych i infrastrukturze budowlanej
• Instalacjach wymagających regulowanej charakterystyki wyzwalania (zakres Ir, Ii)

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego (płyta montażowa) lub techniką wtykową. Przyłącze płaskie śrubowe – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność ustawień wyzwalacza (Ir, Ii) oraz stan połączeń.

FAQ

• Jakie są zakresy regulacji wyzwalacza termomagnetycznego TM240? Prąd przeciążeniowy Ir można ustawić w zakresie od 35 A do 50 A (skok co 1 A), a prąd zwarciowy Ii w zakresie od 5 do 10 krotności In (czyli 250–500 A przy In=50 A).
• Czy wyłącznik nadaje się do ochrony silników? Tak, model z funkcją ATAM (ochrona rozrusznika) jest przystosowany do zabezpieczania styczników i rozruszników silnikowych przed zwarciem. Dla samej ochrony silnika zaleca się stosowanie wyzwalacza termomagnetycznego z odpowiednią charakterystyką.
• Jaka jest zdolność wyłączania Icu tego wyłącznika? Znamionowa zdolność wyłączania zwarciowego Icu wynosi 55 kA przy napięciu 415 V AC (wersja M – klasa załączania M).
