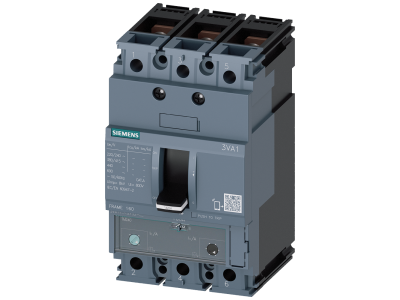

Wyłączniki IEC, Frame 160, 32 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1132-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11325EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1132-5EF32-0AA0) w wielkości Frame 160, przeznaczony do ochrony instalacji, rozruszników i silników przed przeciążeniem i zwarciem. Urządzenie 3-biegunowe o prądzie znamionowym In = 32 A i wysokiej zdolności łączeniowej Icu = 55 kA przy 415 V AC zapewnia skuteczne wyłączenie w warunkach awaryjnych, chroniąc podłączone odbiorniki i przewody. Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją prądu przeciążeniowego Ir (22…32 A) oraz progową nastawę zwarciową Ii (5…10 × In). Przyłącze wykonano w technologii płaskiej śrubowej, co ułatwia pewne i trwałe podłączenie przewodów.

• Prąd znamionowy In = 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – idealny do ochrony silników i rozdzielnic przemysłowych.
• Znamionowa zdolność łączeniowa Icu = 55 kA przy 415 V AC: Gwarantuje niezawodne wyłączanie prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Wyzwalacz termomagnetyczny TM240 z regulacją Ir (22…32 A) i Ii (5…10 × In): Pozwala precyzyjnie dopasować charakterystykę ochrony do rzeczywistych parametrów odbiornika (silnika, linii kablowej).
• Klasa zdolności załączania M (do 55 kA przy 415 V): Zapewnia wysoką selektywność i pewność działania w systemach o dużym potencjale zwarciowym.
• Przyłącze płaskie śrubowe: Ułatwia szybki i pewny montaż przewodów, zmniejszając ryzyko poluzowania w warunkach wibracji.
• Wielkość konstrukcyjna Frame 160: Kompaktowa budowa ułatwia zabudowę w rozdzielnicach, oszczędzając miejsce przy zachowaniu wysokich parametrów.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1132-5EF32-0AA0 został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC dla wyłączników przemysłowych (seria 3VA). Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami unijnymi. Urządzenie spełnia standardy bezpieczeństwa eksploatacyjnego w instalacjach niskiego napięcia.

Zastosowanie

Dzięki regulowanemu wyzwalaczowi TM240 i wysokiej zdolności łączeniowej wyłącznik 3VA1 sprawdza się w szerokim zakresie zastosowań przemysłowych i infrastrukturalnych, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa.

• Ochrona silników elektrycznych przed zwarciem – jako wyłącznik silnikowy w układach rozruszników.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i komercyjnych.
• Ochrona linii kablowych i odbiorników o prądzie do 32 A w instalacach o dużym potencjale zwarciowym.
• Użycie jako wyłącznik główny (odłącznik) w szafach sterowniczych i maszynowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Wyłącznik przeznaczony jest do montażu stałego (przykręcanego) na płycie montażowej lub szynie (w zależności od konfiguracji). Dokręcaj śruby przyłączeniowe momentem zgodnym z dokumentacją producenta (zwykle 3…5 Nm dla przyłącza płaskiego). Przekrój przewodów dobierz do prądu znamionowego 32 A oraz spodziewanego prądu zwarciowego. Zachowaj odpowiednie odstępy od innych urządzeń w celu zapewnienia wentylacji i warunków łączeniowych.

FAQ

• Czy wyłącznik posiada wyzwalacz termomagnetyczny czy tylko elektroniczny? Posiada termomagnetyczny wyzwalacz TM240 z regulacją prądu przeciążeniowego (Ir) i zwarciowego (Ii).
• Jaka jest znamionowa zdolność łączeniowa Icu przy 415 V AC? Icu wynosi 55 kA dla 415 V AC (klasa zdolności załączania M).
• Czy do wyłącznika można dokupić wyposażenie dodatkowe (wyzwalacze wzrostowe, styki pomocnicze)? Tak, seria 3VA oferuje modułowe wyposażenie dodatkowe (wspólne dla 3VA1 i 3VA2). Szczegóły dostępne w katalogu Siemens.
