Wyłączniki IEC, Frame 160, 25 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1125-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11253EF320AA0

Opis i Kluczowe Cechy

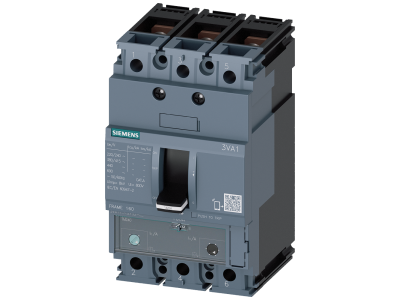

Wyłącznik kompaktowy Siemens 3VA1125-3EF32-0AA0 z serii 3VA1 to trójbiegunowy aparat w obudowie Frame 160, przeznaczony do ochrony instalacji przemysłowych i infrastrukturalnych. Dzięki prądowi znamionowemu In=25A i zdolności wyłączania Icu=25kA przy 415V AC zapewnia skuteczne zabezpieczenie przed przeciążeniem i zwarciem. Wyposażony w termomagnetyczny wyzwalacz TM ATAM z regulacją przeciążeniową Ir 18-25A i zwarciową Ii 6,4–12,8×In. Przyłącze płaskie śrubowe ułatwia montaż.

• Prąd znamionowy In=25A: Bezpieczna praca w obwodach o średnim obciążeniu, idealny do ochrony rozruszników i silników.
• Zdolność wyłączania Icu=25kA przy 415V AC: Pewność wyłączenia przy wysokich prądach zwarciowych, ochrona urządzeń i instalacji.
• Regulowany wyzwalacz termomagnetyczny (TM ATAM): Możliwość dostosowania Ir w zakresie 18–25A oraz Ii w zakresie 6,4–12,8×In do specyficznych wymagań obwodu.
• Trzy bieguny (3P): Ochrona wszystkich faz w sieciach trójfazowych.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów, łatwy montaż w rozdzielnicy.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 zaprojektowano zgodnie z międzynarodowymi normami dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej. Produkt stosowany jest w instalacjach wymagających wysokiej niezawodności i bezpieczeństwa.

Zastosowanie

Wyłącznik 3VA1125-3EF32-0AA0 znajduje zastosowanie w przemyśle i infrastrukturze jako zabezpieczenie przeciążeniowe i zwarciowe obwodów odbiorczych. Sprawdza się szczególnie w ochronie rozruszników silników elektrycznych oraz jako główne zabezpieczenie rozdzielnic.

• Ochrona rozruszników silników przed zwarciem w układach sterowania.
• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Stosowany w szafach sterowniczych maszyn przemysłowych oraz instalacjach infrastruktury budynkowej.
• Ochrona linii zasilających w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie przeznaczone jest do montażu stałego na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przyłącze płaskie śrubowe wymaga dokręcenia momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego i warunków zwarciowych.

FAQ

• Czy wyzwalacz jest regulowany? Tak, wyłącznik wyposażono w termomagnetyczny wyzwalacz ATAM z regulacją prądu przeciążeniowego Ir (18–25A) oraz prądu zwarciowego Ii (6,4–12,8×In).
• Jaka jest zdolność wyłączania przy 415V AC? Icu wynosi 25 kA, co zapewnia skuteczne przerywanie prądów zwarciowych w typowych sieciach przemysłowych.
• Czy wyłącznik nadaje się do ochrony silników? Tak, seria 3VA1 obejmuje warianty rozruchowych wyłączników ochronnych silników. Model 3VA1125-3EF32-0AA0 z regulowanym wyzwalaczem może być stosowany jako zabezpieczenie przed zwarciem w układach rozruszników, o ile dobór parametrów jest zgodny z wymaganiami silnika.
