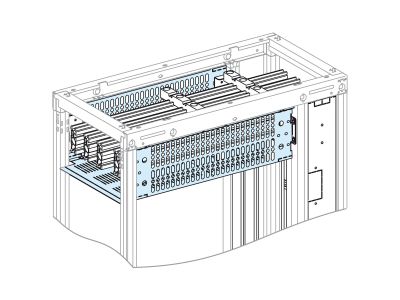

Wygrodzenie szyn poziomych 300x 400mm PrismaSet | LVS04973 Schneider Electric

Opis i Kluczowe Cechy

Wygrodzenie szyn poziomych 300x400mm PrismaSet to element systemowy przeznaczony do organizacji i ochrony szyn zbiorczych w rozdzielnicach niskiego napięcia. Zapewnia estetyczne wykończenie oraz bezpieczeństwo instalacji poprzez oddzielenie sąsiadujących obwodów. Konstrukcja z tworzywa izolacyjnego gwarantuje trwałość i odporność na działanie łuku elektrycznego.

• Wymiary 300x400mm: Idealne dopasowanie do standardowych obudów rozdzielnicowych, zapewniające stabilne i pewne mocowanie.
• Materiał izolacyjny: Tworzywo o wysokiej odporności na temperaturę i działanie łuku, zwiększające bezpieczeństwo eksploatacji.
• Systemowe rozwiązanie PrismaSet: Kompatybilne z innymi elementami systemu, umożliwiające szybki i spójny montaż w rozdzielnicach Schneider Electric.
• Estetyczne wykończenie: Kolor szary RAL7035 pasuje do większości aparatury i obudów, zapewniając jednolity wygląd instalacji.
• Ochrona szyn zbiorczych: Zapobiega przypadkowemu dotknięciu i zwarciom między obwodami, minimalizując ryzyko awarii.

Zgodność z Normami

Wygrodzenie spełnia wymagania norm europejskich dotyczących instalacji elektrycznych niskiego napięcia, w tym normy PN-EN 61439-1/-2. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w rozdzielnicach zgodnych z dyrektywami unijnymi.

Zastosowanie

Wygrodzenie szyn poziomych PrismaSet znajduje zastosowanie w nowoczesnych rozdzielnicach niskiego napięcia, gdzie wymagana jest organizacja przestrzeni i ochrona szyn zbiorczych.

• Montaż w rozdzielnicach przemysłowych i budynkowych – organizacja szyn zbiorczych o napięciu do 690V.
• Stosowanie w szafach sterowniczych i panelach elektrycznych jako element systemu PrismaSet.
• Zastosowanie w instalacjach wymagających separacji obwodów dla zwiększenia bezpieczeństwa i przejrzystości układu.
• Wyposażenie nowych rozdzielnic lub modernizacja istniejących – kompatybilne z szeroką gamą aparatury modułowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w warunkach odłączonego napięcia. Wygrodzenie mocować do szyn nośnych za pomocą dedykowanych uchwytów systemu PrismaSet. Przed montażem upewnić się, że wymiary obudowy i układu szyn są zgodne z parametrami wygrodzenia. Po zamontowaniu sprawdzić stabilność i brak luzów. Nie przekraczać maksymalnego napięcia pracy układu szyn zbiorczych.

FAQ

• Czy wygrodzenie jest kompatybilne z innymi systemami rozdzielnic? Przeznaczone jest do systemu PrismaSet, jednak dzięki standardowym wymiarom 300x400mm może być stosowane w wielu obudowach zgodnych z normą PN-EN 61439.
• Jaki jest maksymalny prąd pracy układu z wygrodzeniem? Maksymalny prąd nie został podany w danych produktu – zaleca się sprawdzenie w dokumentacji technicznej systemu PrismaSet lub w kartach katalogowych producenta.
• Czy wygrodzenie chroni przed zwarciem łukowym? Tak, materiał izolacyjny i konstrukcja wygrodzenia minimalizują ryzyko zwarcia łukowego między szynami, zwiększając bezpieczeństwo instalacji.
