Wycinak okrągły fi 22,5 do SW500 SW-503-22,5 | SW_503-22,5 Erko

Opis i Kluczowe Cechy

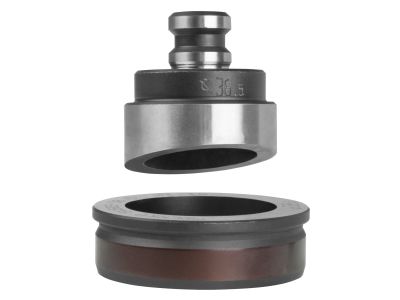

Wycinak okrągły SW-503-22,5 o średnicy 22,5 mm to precyzyjne narzędzie przeznaczone do współpracy ze stanowiskiem do otworowania SW500. Umożliwia wykonywanie czystych otworów w blasze stalowej o grubości 1,5 – 3 mm, stali nierdzewnej do 2 mm oraz w aluminium i tworzywach sztucznych o grubości 1,5 – 4 mm. Brak konieczności wiercenia otworu wstępnego skraca czas pracy i zwiększa efektywność.

• Średnica wycinanego otworu 22,5 mm: idealna do montażu typowych przepustów kablowych, dławików i puszek elektroinstalacyjnych.
• Kompatybilność z SW500: dedykowane narzędzie do stanowiska o sile pozwalającej na obróbkę blachy stalowej o grubości do 3 mm.
• Praca bez otworu wstępnego: wycinak wykonuje otwór bez konieczności wcześniejszego nawiercania – oszczędność czasu i eliminacja dodatkowej operacji.
• Wszechstronność materiałowa: sprawdza się w stali, stali nierdzewnej, aluminium i tworzywach sztucznych, co pokrywa większość typowych materiałów w szafach sterowniczych.
• Precyzja wykonania: gładkie krawędzie otworu bez zadziorów, co ułatwia dalszy montaż i poprawia estetykę rozdzielnicy.

Zgodność z Normami

Narzędzie zostało wyprodukowane zgodnie z obowiązującymi normami bezpieczeństwa i jakości dla sprzętu do obróbki ręcznej oraz hydraulicznej. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw UE. Ze względu na charakterystykę produktu nie wymaga certyfikacji według norm elektrotechnicznych – stosować wyłącznie w połączeniu z dedykowanym stanowiskiem SW500.

Zastosowanie

Wycinak okrągły SW-503-22,5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wykonanie powtarzalnych, czystych otworów w blachach i tworzywach – szczególnie w rozdzielniach i szafach sterowniczych.

• Wycinanie otworów pod dławnice kablowe i przepusty w szafach rozdzielczych.
• Przygotowanie puszek montażowych w blasze stalowej i nierdzewnej.
• Otwory pod przyciski sterownicze, lampki sygnalizacyjne i wyłączniki w tablicach rozdzielczych.
• Prace serwisowe i modernizacyjne przy tworzywach sztucznych (np. obudowy z poliwęglanu, ABS).

Wskazówki Montażowe

Montaż i obsługa wycinaka mogą być wykonywane wyłącznie przez osoby z uprawnieniami do pracy z urządzeniami hydraulicznymi/elektrycznymi (w zależności od typu stanowiska SW500). Przed rozpoczęciem pracy odłączyć zasilanie stanowiska od sieci. Wycinak zamocować w uchwycie zgodnie z instrukcją producenta stanowiska. Dobrać siłę nacisku do grubości i rodzaju materiału – nie przekraczać wartości podanych w dokumentacji SW500. Stosować okulary ochronne i rękawice. Po zakończeniu oczyścić narzędzie z opiłków i przechowywać w suchym miejscu.

FAQ

• Czy przed wycięciem otworu trzeba nawiercić otwór prowadzący? Nie. Wycinak okrągły SW-503-22,5 współpracujący ze stanowiskiem SW500 nie wymaga wstępnego nawiercania – praca odbywa się bez konieczności wykonywania otworu pilotującego.
• Z jakich materiałów można wycinać otwory tym wycinakiem? Stal zwykła o grubości 1,5–3 mm, stal nierdzewna do 2 mm, aluminium i tworzywa sztuczne (np. ABS, poliwęglan) o grubości 1,5–4 mm.
• Jaka jest maksymalna grubość blachy stalowej, którą można przeciąć tym wycinakiem? Dla stali zwykłej maksymalna grubość wynosi 3 mm, dla stali nierdzewnej 2 mm. Przy większych grubościach należy zastosować wycinak o odpowiednio większej średnicy lub inne narzędzie.
