Wtyk RJ45 kat.6 w obudowie metalowej | 6GK1901-1BB11-2AE0 Siemens

Alternatywny kod produktu: 6GK19011BB112AE0

Opis i Kluczowe Cechy

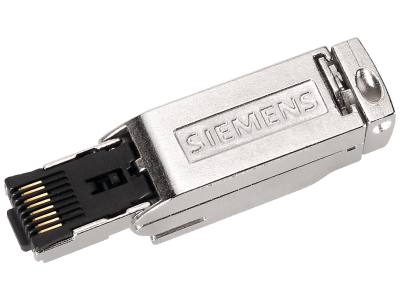

Wtyk RJ45 kat.6 w metalowej obudowie Siemens SIMATIC NET o symbolu 6GK1901-1BB11-2AE0 to przemysłowy złącze przeznaczone do pracy w sieciach Ethernet 10/100/1000 Mbit/s. Dzięki solidnej, metalowej obudowie i systemowi FastConnect (FC) umożliwia szybki i niezawodny montaż w trudnych warunkach przemysłowych. Wtyk przystosowany do kabli IE FC TP 4x2 (AWG24) z wyprowadzeniem kabla pod kątem 180°. Opakowanie zbiorcze zawiera 50 sztuk.

• Kategoria 6 (kat.6) i przepustowość 1000 Mbit/s: Gwarantuje szybką i stabilną transmisję danych w wymagających aplikacjach przemysłowych i sieciach Ethernet.
• Metalowa obudowa: Zapewnia wysoką odporność mechaniczną i skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI), niezawodną pracę w środowisku przemysłowym.
• System FastConnect (FC): Skraca czas instalacji – zaciskanie odbywa się bezpośrednio na kablu bez specjalistycznych narzędzi, co minimalizuje ryzyko błędów montażowych.
• Wyprowadzenie kabla 180°: Ułatwia poprowadzenie przewodu w trudno dostępnych miejscach i w szafach sterowniczych, zapewniając ergonomiczny montaż.
• Zgodność z kablami IE FC TP 4x2 (AWG24): Dedykowany do przemysłowych kabli Ethernet czteroparowych, co gwarantuje pełną integralność sygnału.

Zgodność z Normami

Wtyk RJ45 Siemens SIMATIC NET został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami oraz obowiązującymi normami branżowymi dla przemysłowych złączy Ethernet. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw unijnych. Produkt przeznaczony do stosowania w sieciach Industrial Ethernet zgodnych ze standardem IEEE 802.3 dla transmisji 10/100/1000Base-T.

Zastosowanie

Wtyk RJ45 kat.6 w metalowej obudowie znajduje zastosowanie w profesjonalnych instalacjach przemysłowych, gdzie wymagana jest niezawodna transmisja danych w trudnych warunkach. Doskonale sprawdza się w sieciach Industrial Ethernet, systemach automatyki, sterowania i wizualizacji.

• Podłączanie sterowników PLC, paneli operatorskich i przemysłowych komputerów do sieci Ethernet.
• Tworzenie szybkich połączeń w szafach sterowniczych i rozdzielnicach w środowisku o podwyższonym poziomie zakłóceń.
• Instalacja w systemach automatyki budynkowej, liniach produkcyjnych oraz w transporcie i logistyce.
• Zastosowanie w sieciach transmisji danych wymagających kategorii 6 i prędkości do 1000 Mbit/s.

Wskazówki Montażowe

Montaż wtyku RJ45 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wtyk przeznaczony jest do montażu na kablu IE FC TP 4x2 (AWG24) z wykorzystaniem systemu FastConnect – zaciskanie odbywa się za pomocą dedykowanego narzędzia (brak w zestawie). Należy upewnić się, że przewody są prawidłowo ułożone zgodnie ze schematem pinów, a połączenie jest mechanicznie stabilne. Po zaciśnięciu zaleca się sprawdzenie ciągłości i parametrów transmisyjnych odpowiednim testerem.

FAQ

• Czy wtyk nadaje się do kabli innych niż IE FC TP 4x2? Wtyk jest dedykowany do kabli IE FC TP 4x2 (AWG24) z systemem FastConnect. Stosowanie innych kabli może skutkować obniżeniem parametrów transmisyjnych i trudnościami montażowymi. Producent zaleca używanie wyłącznie kompatybilnych przewodów.
• Jaki stopień ochrony zapewnia metalowa obudowa? Metalowa obudowa zapewnia przede wszystkim odporność mechaniczną i ekranowanie EMI. Wtyk przeznaczony jest do montażu wewnątrz obudów rozdzielnic i szaf sterowniczych – typowy stopień ochrony dla tego typu złączy to IP20 (w zależności od zastosowanej obudowy).
• Czy wtyk obsługuje PoE (Power over Ethernet)? Wtyk przeznaczony jest do transmisji danych 10/100/1000 Mbit/s – parametry związane z PoE nie są deklarowane przez producenta w karcie katalogowej. W przypadku zasilania przez Ethernet należy sprawdzić kompatybilność z konkretnym standardem PoE.
