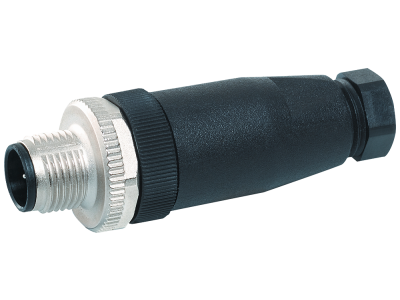

Wtyczka M12, prosta, przyłącze śrubowe, maks. 0,75 mm2, 5-biegunowy, kodowanie A, maks. 4 A | 3RK1902-4BA00-5AA0 Siemens

Alternatywny kod produktu: 3RK19024BA005AA0

Opis i Kluczowe Cechy

Wtyczka M12 prosta z przyłączem śrubowym (symbol 3RK1902-4BA00-5AA0) to 5-biegunowe złącze o kodowaniu A, przeznaczone do niezawodnego łączenia urządzeń o niskim poborze mocy. Maksymalny prąd 4 A i przekrój przewodu 0,75 mm² sprawiają, że idealnie nadaje się do zasilania i sterowania w aplikacjach przemysłowych, maszynowych oraz automatyce budynkowej.

• 5-biegunowa konstrukcja: Umożliwia jednoczesne przesyłanie sygnałów sterujących, zasilania i uziemienia w kompaktowych systemach.
• Kodowanie A: Zabezpiecza przed błędnym podłączeniem wtyczki do gniazda innego typu (np. B, C, D), eliminując ryzyko zwarcia lub uszkodzenia urządzenia.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, odporne na wibracje typowe w środowiskach przemysłowych.
• Maks. 4 A / 0,75 mm²: Przystosowana do pracy z małymi odbiornikami, czujnikami, układami sterowania i innymi urządzeniami wymagającymi stabilnego zasilania.
• Prosta budowa: Ułatwia montaż i demontaż, co przyspiesza prace serwisowe i modernizacyjne.

Zgodność z Normami

Wtyczka spełnia wymagania norm przemysłowych dotyczących złącz M12, w tym normy IEC 61076-2-101 i EN 61984. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami EU w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wtyczka M12 prosta znajduje szerokie zastosowanie w systemach automatyki, maszynach przemysłowych i urządzeniach pomiarowych, gdzie wymagane jest niezawodne i kompaktowe połączenie elektryczne.

• Podłączenie czujników przemysłowych (temperatury, ciśnienia, położenia) w maszynach produkcyjnych.
• Zasilanie i sterowanie modułów I/O w systemach PLC oraz rozdzielnicach sterowniczych.
• Połączenia w urządzeniach medycznych i laboratoryjnych o niskim poborze prądu.
• Stosowanie w robotyce i systemach AGV (zautomatyzowanych pojazdów magazynowych).

Wskazówki Montażowe

Montaż wtyczki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przewody należy wprowadzić do gniazd wtyczki, dokręcić śrubami z odpowiednim momentem (zgodnie z zaleceniami producenta) i sprawdzić stabilność połączenia. Przed uruchomieniem należy upewnić się, że kodowanie wtyczki (A) odpowiada kodowaniu gniazda. Zaleca się stosowanie przewodów o przekroju max 0,75 mm² i unikanie nadmiernego zginania kabla w pobliżu złącza.

FAQ

• Jakie jest maksymalne napięcie robocze wtyczki? Dane nie zawierają informacji o napięciu roboczym. Dla wtyczek M12 standardowe wartości to typowo 24–48 V DC lub 230 V AC – sprawdź dokumentację techniczną urządzenia docelowego.
• Czy wtyczka nadaje się do pracy w warunkach mokrych? Dane nie określają stopnia ochrony IP. Wtyczki M12 występują w wersjach IP67/IP68 – zalecamy weryfikację konkretnego modelu przed zastosowaniem w środowiskach wilgotnych.
• Jaki jest zakres temperatur pracy? Parametr nie został podany w danych. Typowo wtyczki M12 pracują w zakresie od -25°C do +85°C – potwierdź w dokumentacji producenta.
