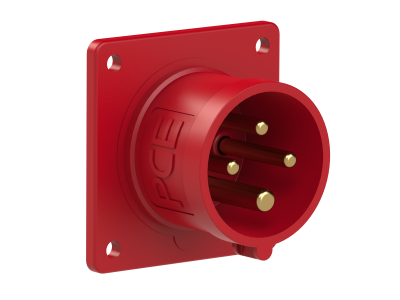

Wtyczka tablicowa prosta 16A 4P 400V IP44 czerwona kołnierz 70x70 | 614-6 PCE

Alternatywny kod produktu: 9003399066849

Opis i Kluczowe Cechy

Wtyczka tablicowa prosta o symbolu 614-6 to przemysłowe złącze przeznaczone do stosowania w instalacjach wymagających niezawodnego zasilania 400 V AC. Prąd znamionowy 16 A w połączeniu z czterema biegunami (4P) umożliwia bezpieczne zasilanie odbiorników trójfazowych bez ryzyka przeciążenia styków. Stopień ochrony IP44 gwarantuje ochronę przed bryzgami wody i ciałami stałymi o średnicy powyżej 1 mm, co pozwala na pracę w trudnych warunkach środowiskowych. Czerwony kołnierz o wymiarach 70x70 mm ułatwia szybką identyfikację w rozdzielni lub na panelu.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – idealna do zasilania maszyn, urządzeń mobilnych i instalacji tymczasowych.
• Napięcie 400 V ~ (4P): Przystosowana do sieci trójfazowych, pozwala na podłączenie odbiorników wymagających napięcia fazowego i międzyfazowego.
• Stopień ochrony IP44: Chroni przed bryzgami wody i pyłem – sprawdza się na zewnątrz budynków, placach budów i w rolnictwie.
• Konstrukcja tablicowa z kołnierzem 70x70 mm: Umożliwia stabilny montaż na panelach, puszkach rozdzielczych oraz w obudowach, zapewniając pewne połączenie mechaniczne.
• Kolor czerwony: Ułatwia szybkie rozpoznanie w rozdzielnicy – redukuje ryzyko pomyłki przy podłączaniu.

Zgodność z Normami

Wtyczka tablicowa 614-6 została zaprojektowana zgodnie z obowiązującymi dyrektywami Unii Europejskiej oraz posiada certyfikat CE. Produkt spełnia wymagania klasycznych norm bezpieczeństwa dla przemysłowych złączy elektrycznych, co potwierdza jego niezawodność w instalacjach stałych i przenośnych. Przed montażem należy upewnić się, że zastosowanie jest zgodne z lokalnymi przepisami (np. w zakresie ochrony przeciwporażeniowej).

Zastosowanie

Wtyczka przeznaczona głównie do instalacji przemysłowych, zarówno stałych, jak i przenośnych. Sprawdza się w miejscach narażonych na wilgoć i zabrudzenia, gdzie wymagana jest szybka identyfikacja złącza. Typowe scenariusze użycia:

• Zasilanie maszyn budowlanych i urządzeń na placach budów.
• Podłączenie odbiorników w rolnictwie – np. pomp wodnych, wentylatorów, oświetlenia hal.
• Instalacje tymczasowe na targowiskach, imprezach plenerowych czy obiektach handlowych.
• Zastosowania w zabudowie panelowej wewnątrz rozdzielnic i szaf sterowniczych.

Wskazówki Montażowe

Montaż wtyczki tablicowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednie kwalifikacje elektryczne. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wtyczkę montuje się na panelu lub puszce z wykorzystaniem otworów kołnierza (wymiary 70x70 mm). Przewody należy podłączyć zgodnie z oznaczeniami biegunów (4P) – przekrój żył dobrać do prądu 16 A oraz spodziewanego obciążenia. W przypadku pracy w środowisku wilgotnym dodatkowo zabezpiecz połączenie za pomocą redukcji siły ciągu lub dławicy kablowych. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (jeśli brak – standardowo 1,2–1,5 Nm).

FAQ

• Czy wtyczka jest odporna na wodę? Posiada stopień ochrony IP44, co oznacza ochronę przed bryzgami wody z dowolnego kierunku oraz przed ciałami stałymi o średnicy powyżej 1 mm. Nie jest przeznaczona do zanurzenia ani do strumieni wody.
• Do jakiego rodzaju gniazd pasuje? Wtyczka 4P 16A 400V jest kompatybilna ze standardowymi gniazdami przemysłowymi o tym samym układzie biegunów (3 fazy + neutralny/PE – w zależności od konfiguracji). Należy sprawdzić zgodność z gniazdem w danej instalacji.
• Jaki jest wymiar kołnierza? Wymiary kołnierza to 70 x 70 mm. Pozwala to na montaż w standardowych otworach panelowych o rozstawie 60 mm (jeśli otwory montażowe są w narożnikach).
