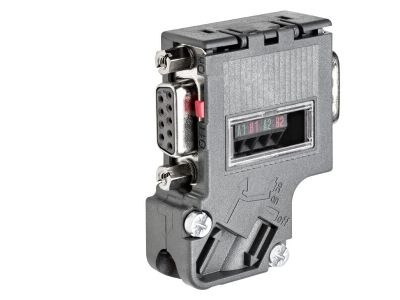

Wtyczka sieciowa 12mBIT/s, 15,8 x54x39,5mm, SIMATIC DP | 6ES7972-0BB42-0XA0 Siemens

Opis i Kluczowe Cechy

Wtyczka sieciowa SIMATIC DP o numerze katalogowym 6ES7972-0BB42-0XA0 to zaawansowany komponent systemowy marki SIEMENS, zaprojektowany do pracy w wymagających środowiskach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktowymi wymiarami wynoszącymi 15,8 x 54 x 39,5 mm, co pozwala na oszczędność miejsca w szafach sterowniczych i łatwą integrację z istniejącą infrastrukturą. Kluczową cechą modułu jest wsparcie dla wysokiej prędkości transmisji danych dochodzącej do 12 Mbit/s, co gwarantuje płynną i bezopóźnieniową komunikację w standardzie PROFIBUS.

Produkt pełni rolę interfejsu SIMATIC DP / AS-i F-Link, który stanowi most komunikacyjny pomiędzy urządzeniami wykonawczymi typu Slave pracującymi w sieci ASIsafe a nadrzędnym sterownikiem Safety wyposażonym w interfejs PROFIBUS (PROFIsafe). Dzięki temu rozwiązaniu możliwa jest dwukierunkowa wymiana zarówno standardowych sygnałów procesowych, jak i krytycznych danych dotyczących bezpieczeństwa funkcjonalnego maszyn.

• Wysoka wydajność: Obsługa prędkości do 12 Mbit/s zapewnia stabilność sieci nawet przy dużym obciążeniu danymi.
• Skalowalność: Możliwość przyłączenia kilku sieci AS-i do jednego węzła komunikacyjnego.
• Obsługa urządzeń: W ramach każdej sieci AS-i moduł może obsłużyć do 62 standardowych urządzeń Slave lub do 31 urządzeń w wersji Safety.
• Kompaktowa budowa: Szerokość zaledwie 15,8 mm ułatwia montaż w gęsto upakowanych systemach.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z rygorystycznymi normami bezpieczeństwa przemysłowego. Wsparcie dla protokołu PROFIsafe oraz integracja z systemem ASIsafe potwierdzają, że produkt spełnia najwyższe wymagania dotyczące integralności bezpieczeństwa (SIL) oraz poziomów zapewnienia bezpieczeństwa (PL). Moduł jest w pełni kompatybilny ze standardami komunikacyjnymi PROFIBUS DP, co umożliwia jego bezproblemową współpracę z szeroką gamą sterowników PLC z rodziny SIMATIC S7 oraz innymi urządzeniami zgodnymi z tym standardem.

Zastosowanie

Wtyczka SIMATIC DP znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie kluczowe jest połączenie standardowej automatyki z funkcjami bezpieczeństwa. Jest idealnym rozwiązaniem dla linii produkcyjnych, systemów transportowych oraz maszyn pakujących, w których wykorzystuje się sieć AS-Interface do zbierania sygnałów z czujników i sterowania elementami wykonawczymi. Dzięki obsłudze AS-i F-Link, inżynierowie mogą w łatwy sposób zintegrować rozproszone wyspy bezpieczeństwa z centralnym systemem sterowania Safety, zachowując pełną diagnostykę i kontrolę nad stanem urządzeń Slave.

Wskazówki Montażowe

Podczas instalacji wtyczki 6ES7972-0BB42-0XA0 należy zwrócić szczególną uwagę na poprawność podłączenia przewodów magistrali PROFIBUS. Zaleca się stosowanie dedykowanych narzędzi do zdejmowania izolacji, aby uniknąć uszkodzenia ekranu kabla, co jest kluczowe dla zachowania odporności na zakłócenia elektromagnetyczne (EMC). Wtyczka powinna być pewnie osadzona w gnieździe urządzenia, a śruby mocujące dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny. Należy również pamiętać o prawidłowym ustawieniu rezystora terminującego, jeśli wtyczka znajduje się na początku lub na końcu segmentu sieci.

FAQ

• Czy moduł obsługuje standardowe urządzenia AS-i? Tak, moduł pozwala na podłączenie do 62 standardowych urządzeń typu Slave w ramach jednej sieci AS-i.
• Jaka jest maksymalna prędkość transmisji? Urządzenie wspiera komunikację z prędkością do 12 Mbit/s w standardzie PROFIBUS DP.
• Czy wtyczka wspiera funkcje Safety? Tak, produkt jest dedykowany do pracy w systemach PROFIsafe i ASIsafe, obsługując do 31 urządzeń Slave w wersji Safety na każdą sieć AS-i.
• Jakie są wymiary urządzenia? Wymiary obudowy to 15,8 mm szerokości, 54 mm wysokości oraz 39,5 mm głębokości.
