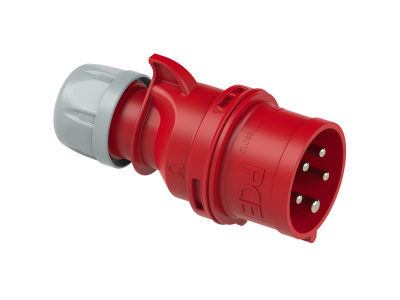

Wtyczka przenośna ze zwrotnicą faz Shark 32A 3P+Z+N 400V 50/60Hz 6h IP44 | 7025-6 PCE

Opis i Kluczowe Cechy

Wtyczka przenośna z serii SHARK o numerze katalogowym 7025-6 to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta PCE, dedykowane do najbardziej wymagających aplikacji przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 32A oraz konfiguracją styków 3P+Z+N (5-polową), co pozwala na bezpieczną dystrybucję energii w systemach trójfazowych o napięciu znamionowym 400V i częstotliwości 50/60Hz. Kluczowym wyróżnikiem tego modelu jest zintegrowana zwrotnica faz, która umożliwia błyskawiczną zmianę kierunku obrotów silników trójfazowych bez konieczności demontażu wtyczki czy ingerencji w okablowanie – wystarczy obrót elementu sterującego za pomocą śrubokręta.

• Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzyw sztucznych gwarantuje odporność na uderzenia oraz stabilność wymiarową w szerokim zakresie temperatur.
• Ergonomia SHARK: Specjalnie zaprojektowany kształt obudowy zapewnia pewny chwyt nawet w rękawicach roboczych, a system dławnicowy gwarantuje optymalne odciążenie przewodu.
• Stopień ochrony IP44: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku, co jest kluczowe w warunkach warsztatowych.
• Położenie styku ochronnego: Standardowa godzina 6h zapewnia pełną kompatybilność z gniazdami w systemie CEE.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnego użytku w Unii Europejskiej. Wtyczka spełnia wymagania normy IEC/EN 60309-1 oraz IEC/EN 60309-2, które definiują standardy dla wtyczek, gniazd i złączy do zastosowań przemysłowych. Dzięki temu użytkownik ma pewność pełnej zamienności z osprzętem innych producentów zachowujących te same parametry techniczne oraz najwyższy poziom bezpieczeństwa elektrycznego i mechanicznego.

Zastosowanie

Wtyczka Shark 32A ze zwrotnicą faz znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest mobilność i częsta zmiana konfiguracji zasilania maszyn. Jest niezastąpiona w:

• Zakładach przemysłowych: Do zasilania obrabiarek, pomp i wentylatorów, gdzie kierunek obrotów ma kluczowe znaczenie dla procesu technologicznego.
• Placach budowy: Przy zasilaniu betoniarek, agregatów tynkarskich oraz innych urządzeń ruchomych narażonych na trudne warunki eksploatacyjne.
• Serwisach maszyn: Jako narzędzie diagnostyczne i zasilające pozwalające na szybką weryfikację poprawności podłączenia silników.
• Eventach i instalacjach tymczasowych: Gdzie szybkość montażu i niezawodność połączeń są priorytetem.

Wskazówki Montażowe

Podczas instalacji wtyczki należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcówkach żył giętkich, co zapobiega ich strzępieniu i gwarantuje trwały styk elektryczny. Śruby zaciskowe powinny być dokręcone z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się punktów styku pod obciążeniem 32A. System dławnicy zintegrowany z obudową musi zostać mocno dokręcony, aby zapewnić deklarowaną szczelność IP44 oraz zabezpieczyć przewód przed wyrwaniem. Mechanizm zwrotnicy faz należy obsługiwać wyłącznie przy odłączonym napięciu.

FAQ

• Czy zwrotnica faz wymaga rozkręcania wtyczki? Nie, zmiana faz odbywa się z zewnątrz poprzez obrót tarczy ze stykami za pomocą płaskiego śrubokręta.
• Jaki przekrój przewodu można podłączyć do tej wtyczki? Zaciski są przystosowane do przewodów o przekroju od 2,5 mm² do 6 mm², co pozwala na bezpieczne przewodzenie prądu 32A.
• Czy wtyczka jest odporna na promieniowanie UV? Tak, wysokiej jakości granulaty użyte do produkcji serii SHARK charakteryzują się wysoką odpornością na starzenie pod wpływem warunków atmosferycznych i promieniowania słonecznego.
