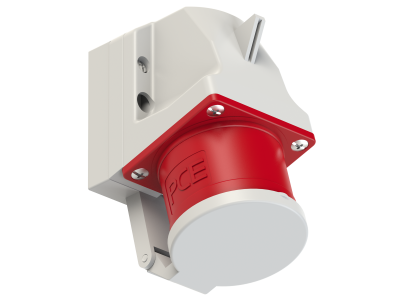

Wtyczka odbiornikowa z klapką 32A 3P+Z+N 400V 50/60Hz 6h IP44 | 525-6d PCE

Opis i Kluczowe Cechy

Wtyczka odbiornikowa z klapką marki PCE, o numerze katalogowym 525-6d, to wysokiej klasy osprzęt siłowy zaprojektowany z myślą o najbardziej wymagających instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A, co pozwala na bezpieczne zasilanie maszyn i urządzeń o dużej mocy. Konfiguracja styków 3P+Z+N (5-polowa) zapewnia pełną kompatybilność z systemami zasilania 400V przy częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla napięć w zakresie 380-415V.

• Stopień ochrony IP44: Zapewnia skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co jest kluczowe w środowiskach o podwyższonej wilgotności.
• Zintegrowana klapka: Dodatkowa osłona chroni styki przed zanieczyszczeniami i przypadkowym dotykiem w czasie, gdy wtyczka nie jest połączona z gniazdem przenośnym.
• Wytrzymała obudowa: Wykonana z tworzyw sztucznych odpornych na uderzenia oraz promieniowanie UV, co gwarantuje długowieczność produktu nawet przy intensywnej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z normą IEC/EN 60309-1 oraz 60309-2. Zgodność ta gwarantuje pełną zamienność z innymi certyfikowanymi komponentami osprzętu siłowego dostępnymi na rynku europejskim. Urządzenie posiada znak CE, co potwierdza spełnienie wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska.

Zastosowanie

Wtyczka odbiornikowa PCE 525-6d znajduje szerokie zastosowanie w sektorze przemysłowym i rzemieślniczym. Dzięki uniwersalnej konstrukcji nadaje się do montażu natynkowego na podłożu, ścianie lub bezpośrednio na obudowie maszyny. Jest idealnym rozwiązaniem dla:

• Gospodarstw rolnych: Zasilanie pomp, śrutowników oraz systemów wentylacyjnych.
• Warsztatów i serwisów: Podłączanie spawarek, kompresorów oraz podnośników samochodowych.
• Zakładów produkcyjnych: Jako punkt przyłączeniowy dla mobilnych i stacjonarnych jednostek maszynowych.
• Gospodarstw domowych: Zasilanie przydomowych betoniarek czy systemów ogrzewania o dużej mocy.

Wskazówki Montażowe

Podczas instalacji wtyczki odbiornikowej należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach żył typu linka, co zapobiega ich strzępieniu i zapewnia optymalny styk elektryczny. Moment dokręcania śrub zaciskowych powinien być zgodny z zaleceniami producenta, aby uniknąć przegrzewania się punktów styku. Montaż na ścianie lub obudowie maszyny powinien odbywać się przy użyciu dedykowanych otworów montażowych, co gwarantuje stabilność mechaniczną i zachowanie deklarowanego stopnia ochrony IP44. Przed uruchomieniem należy zweryfikować poprawność podłączenia faz oraz przewodu neutralnego i ochronnego.

FAQ

• Czy wtyczka może być montowana na zewnątrz? Tak, stopień ochrony IP44 pozwala na montaż w miejscach narażonych na bryzgi wody, jednak zaleca się montaż pod zadaszeniem dla przedłużenia żywotności uszczelek.
• Jaki przekrój przewodu jest zalecany dla tej wtyczki? Dla prądu 32A standardowo stosuje się przewody o przekroju od 4 mm² do 10 mm², zależnie od długości linii i warunków chłodzenia.
• Czy klapka jest wyposażona w sprężynę dociskową? Tak, klapka posiada mechanizm sprężynowy, który automatycznie domyka osłonę po odłączeniu gniazda, chroniąc wnętrze wtyczki.
