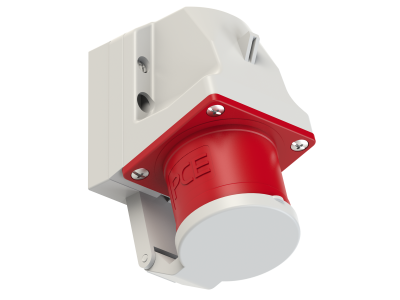

Wtyczka odbiornikowa z klapką 32A 3P+Z 400V 50/60Hz 6h IP44 | 524-6D PCE

Alternatywny kod produktu: 9003399959943

Opis i Kluczowe Cechy

Wtyczka odbiornikowa z klapką o symbolu 524-6d to solidne gniazdo przeznaczone do montażu na podłożu, ścianie lub obudowie maszyny. Zaprojektowana do pracy w obwodach trójfazowych 400 V AC, 50/60 Hz, z prądem znamionowym 32 A. Dzięki stopniowi ochrony IP44 zapewnia niezawodne działanie w środowiskach narażonych na bryzgi wody i kurz. Wbudowana klapka zabezpiecza gniazdo przed przypadkowym dostępem i zanieczyszczeniami, co podnosi bezpieczeństwo eksploatacji.

• Prąd znamionowy 32 A: Umożliwia bezpieczne zasilanie odbiorników trójfazowych o znacznym poborze mocy, minimalizując ryzyko przegrzania styków.
• Napięcie 400 V AC, 3P+Z: Kompatybilność z typowymi sieciami trójfazowymi z przewodem ochronnym (PE) – idealne do silników, maszyn i urządzeń warsztatowych.
• Stopień ochrony IP44: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – sprawdza się w pomieszczeniach gospodarczych, halach produkcyjnych i na zewnątrz pod zadaszeniem.
• Klapka zabezpieczająca: Chroni gniazdo przed kurzem, wilgocią i przypadkowym dotknięciem części pod napięciem, zwiększając bezpieczeństwo użytkowania.
• Kodowanie 6h (6-6h): Zgodne z normami dotyczącymi wtyczek przemysłowych – uniemożliwia błędne podłączenie do innej fazy lub biegunowości.

Zgodność z Normami

Wtyczka odbiornikowa 524-6d została zaprojektowana zgodnie z wymaganiami europejskich norm dla gniazd przemysłowych (seria IEC 60309). Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt spełnia standardy DIN dotyczące układów kodowania (6h), co gwarantuje jednoznaczną identyfikację napięcia i kolejności faz.

Zastosowanie

Wtyczka odbiornikowa z klapką przeznaczona jest do trwałego montażu w instalacjach, gdzie wymagane jest bezpieczne i szybkie podłączenie odbiorników trójfazowych. Sprawdzi się w różnorodnych obiektach:

• Gospodarstwa domowe i rolne: Zasilanie pomp wodociągowych, silników wentylacyjnych, maszyn rolniczych (np. rozdrabniacze, mieszalniki).
• Warsztaty i małe zakłady pracy: Podłączenie tokarek, szlifierek, sprężarek, spawarek i innych urządzeń trójfazowych.
• Place budowy i hale produkcyjne: Tymczasowe lub stałe zasilanie maszyn budowlanych, bram segmentowych, systemów wentylacyjnych.
• Instalacje zewnętrzne pod zadaszeniem: Zasilanie grilli, lodówek, narzędzi ogrodniczych – ochrona IP44 zapewnia odporność na czynniki atmosferyczne.

Wskazówki Montażowe

Montaż wtyczki odbiornikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie jest ono włączone przypadkowo. Urządzenie montuje się na równej powierzchni (ściana, podłoże, obudowa maszyny) przy użyciu dostarczonych otworów montażowych. Przekrój przewodów zasilających dobrać zgodnie z prądem znamionowym 32 A (zalecany przekrój co najmniej 4 mm² dla kabli miedzianych). Połączenia dokręcać momentem zgodnym z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność podłączenia przewodu ochronnego PE.

FAQ

• Czy wtyczka odbiornikowa ma podświetlenie LED? Nie, model 524-6d nie posiada wbudowanego podświetlenia. Sygnalizacja obecności napięcia wymaga zastosowania oddzielnego wskaźnika.
• Jaki stopień ochrony ma to gniazdo? Stopień ochrony wynosi IP44, co oznacza ochronę przed ciałami stałymi >1 mm oraz bryzgami wody z dowolnego kierunku. Może być stosowane na zewnątrz pod zadaszeniem, ale nie jest odporne na silne strumienie wody (IPX5).
• Co oznacza kodowanie 6h? Oznacza pozycję klawisza mechanicznego na wtyczce i gnieździe, która odpowiada napięciu znamionowemu 400 V (3P+Z) i częstotliwości 50/60 Hz. Dzięki temu możliwe jest tylko prawidłowe podłączenie odbiornika o tych samych parametrach, co zapobiega pomyłkom.
