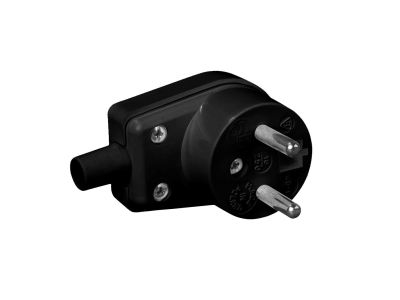

Wtyczka kątowa WB-6 z uziemieniem 16A/250V czarna | 3300-02 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Wtyczka kątowa WB-6 (symbol 3300-02) to element łączący przeznaczony do instalacji domowych, oferujący obciążalność prądową 16 A przy napięciu 250 V, co gwarantuje bezpieczną pracę w standardowych obwodach bez ryzyka przegrzania styków. Wyposażona w uziemienie typu uni-schuko oraz zaciski śrubowe, umożliwia pewne i trwałe połączenie przewodów. Kątowa konstrukcja ułatwia dostęp w ciasnych przestrzeniach.

• Prąd znamionowy 16 A i napięcie 250 V: Zapewniają możliwość bezpiecznego podłączania odbiorników o znacznym poborze mocy w standardowych obwodach domowych.
• Zaciski śrubowe: Gwarantują solidne i powtarzalne połączenie elektryczne, odporne na wibracje i rozluźnienie.
• Uziemienie uni-schuko: Kompatybilne z europejskimi gniazdami wtykowymi, zapewnia ochronę przed porażeniem w przypadku uszkodzenia izolacji.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem i ciałami stałymi o średnicy powyżej 12,5 mm, odpowiedni do stosowania w suchych pomieszczeniach wewnętrznych.
• Kątowa budowa: Umożliwia podłączenie przewodu pod kątem, co oszczędza miejsce i ułatwia aranżację w ograniczonych przestrzeniach.

Zgodność z Normami

Wtyczka WB-6 jest zgodna z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami stawianymi elementom instalacji domowych, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki uniwersalnemu uziemieniu uni-schuko i solidnym zaciskom śrubowym, wtyczka kątowa WB-6 znajduje szerokie zastosowanie w instalacjach domowych i podobnych obiektach:

• Podłączanie urządzeń gospodarstwa domowego (np. pralki, lodówki, kuchenki) w standardowych gniazdach 230 V.
• Przedłużanie lub naprawa przewodów zasilających w domowych obwodach elektrycznych.
• Wykorzystanie w tablicach rozdzielczych i puszkach instalacyjnych jako element łączący przewody ochronne i fazowe.
• Zastosowanie w warsztatach i pomieszczeniach technicznych, gdzie wymagana jest solidna wtyczka z uziemieniem.

Wskazówki Montażowe

Montaż wtyczki powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy podłączyć do zacisków śrubowych zgodnie z oznaczeniami (L, N, PE) i dokręcić z momentem określonym w dokumentacji producenta. Przekrój przewodów musi być dobrany do prądu znamionowego (16 A) – zalecany minimalny przekrój 1,5 mm² (Cu). Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Czy wtyczka WB-6 jest kompatybilna z europejskimi gniazdami? Tak, posiada uziemienie typu uni-schuko, które jest standardem w Europie, zapewniając prawidłowe połączenie z gniazdami z bolcem ochronnym.
• Jaki stopień ochrony IP ma ta wtyczka? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części pod napięciem palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporna na wilgoć – stosować wyłącznie w suchych pomieszczeniach wewnętrznych.
• Jaki przekrój przewodów mogę zastosować? Zalecany minimalny przekrój przewodu miedzianego to 1,5 mm² przy prądzie 16 A. Należy dobrać przekrój zgodnie z obowiązującymi normami i długością obwodu, aby uniknąć przegrzania.
