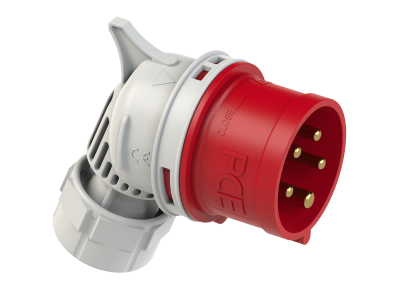

Wtyczka kątowa Twist 16A 3P+Z+N 400V 50/60Hz 6h IP44 | 8015-6 PCE

Alternatywny kod produktu: 9003399801563

Opis i Kluczowe Cechy

Wtyczka kątowa Twist o symbolu 8015-6 przeznaczona do pracy w obwodach trójfazowych 400 V przy prądzie znamionowym 16 A. Konfiguracja styków 3P+Z+N (3 fazy + zero + ochronny) oraz kąt kodowania 6h zapewniają bezkolizyjne i bezpieczne połączenie w systemach przemysłowych. Stopień ochrony IP44 umożliwia stosowanie wewnątrz i na zewnątrz budynków, również w warunkach podwyższonej wilgotności. Elastyczny uchwyt kablowy i kątowa budowa ułatwiają montaż w trudno dostępnych miejscach.

• Prąd 16 A / napięcie 400 V: bezpieczna i nieprzerwana praca w obwodach trójfazowych o znacznym obciążeniu, np. napędy maszyn czy rozdzielnice polowe.
• Styki 3P+Z+N: pełna ochrona przez przewód ochronny oraz neutralny – niezbędna w instalacjach z odbiornikami wymagającymi zasilania trójfazowego z zerem.
• Kąt kodowania 6h: unikalna orientacja wtyczki uniemożliwia błędne podłączenie do gniazda o innym kodzie, zwiększając bezpieczeństwo i eliminując ryzyko pomyłki faz.
• Stopień ochrony IP44: odporność na bryzgi wody i przedostawanie się ciał stałych o średnicy powyżej 1 mm – idealne do pracy na placach budowy, w rolnictwie i na zewnątrz.
• Kątowa obudowa: ergonomiczny kształt zmniejsza siłę wyciągającą wtyczkę z gniazda oraz pozwala na oszczędniejsze prowadzenie kabli w ciasnych przestrzeniach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wtyczek przemysłowych (seria IEC/EN 60309) oraz posiada certyfikację CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w typowych warunkach przemysłowych i budowlanych.

Zastosowanie

Wtyczka kątowa Twist 8015-6 sprawdza się wszędzie tam, gdzie wymagane jest szybkie, pewne i odporne na warunki zewnętrzne połączenie trójfazowe z zerem i ochroną. Dzięki kodowaniu 6h może być stosowana wyłącznie z gniazdami o tym samym kodzie – gwarantuje to kompatybilność w systemach dystrybucji energii.

• Przemysłowe instalacje stałe i przenośne – zasilanie maszyn, agregatów, sprężarek.
• Place budowy i tereny tymczasowe – przyłącze dla elektronarzędzi, oświetlenia budowlanego, systemów wentylacyjnych.
• Rolnictwo i ogrodnictwo – podłączenie urządzeń nawadniających, paszowych, wentylatorów w oborach.
• Obiekty handlowe i usługowe – stoiska targowe, food trucki, tymczasowe instalacje eventowe.

Wskazówki Montażowe

Montaż i podłączanie przewodów do wtyczki może być wykonywane wyłącznie przez osoby posiadające ważne uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Przekrój przewodów dostosować do prądu znamionowego 16 A oraz spodziewanego obciążenia – typowo 1,5–2,5 mm² dla Cu. Śruby zacisków dokręcać momentem zalecanym w dokumentacji producenta. Po montażu sprawdzić ciągłość przewodu ochronnego.

FAQ

• Czy wtyczka jest odporna na działanie wody i pyłu? Tak, posiada stopień ochrony IP44, co oznacza odporność na bryzgi wody oraz wnikanie ciał stałych o średnicy powyżej 1 mm – może być stosowana na zewnątrz budynków, na placach budowy oraz w pomieszczeniach wilgotnych.
• Co oznacza kodowanie 6h? Kąt kodowania 6h określa pozycję wypustu na wtyczce względem gniazda (godzina 6 na tarczy zegara). Dzięki temu wtyczka pasuje tylko do gniazda o tym samym kodzie, co uniemożliwia błędne podłączenie do innej sieci (np. o innym napięciu lub układzie faz).
• Jakie przewody można podłączyć do wtyczki? Wtyczka 8015-6 wyposażona jest w zaciski gwintowane przeznaczone dla przewodów miedzianych o przekroju do 2,5 mm² (zalecany 1,5–2,5 mm²). Należy pamiętać o prawidłowym podłączeniu żył: fazy L1, L2, L3, neutralna (N) i ochronna (PE).
