Wtyczka fast connect do sieci Profibus, 12mBIT/s, wyjście kabli proste pod kątem 180st., SIMATIC DP | 6GK1500-0FC10 Siemens

Opis i Kluczowe Cechy

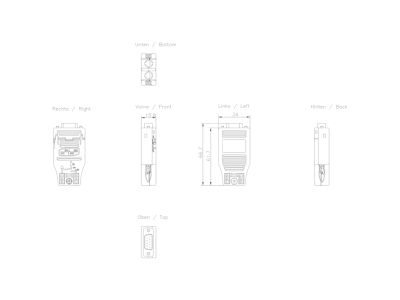

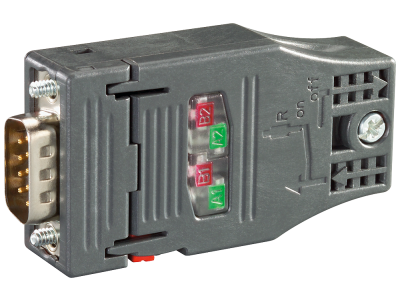

Wtyczka magistralna Siemens SIMATIC DP o numerze katalogowym 6GK1500-0FC10 to profesjonalne złącze komunikacyjne zaprojektowane z myślą o najwyższej niezawodności w standardzie PROFIBUS. Urządzenie wykorzystuje innowacyjną technologię FastConnect, która dzięki zastosowaniu styków typu IDC (Insulation Displacement Termination) umożliwia błyskawiczne i pewne połączenie przewodu bez konieczności zdejmowania izolacji z poszczególnych żył. Maksymalna prędkość transmisji danych wynosząca 12 Mbit/s gwarantuje płynną wymianę informacji w czasie rzeczywistym, co jest kluczowe dla zaawansowanych systemów sterowania. Charakterystyczną cechą tego modelu jest osiowe wyjście kabla pod kątem 180 stopni, co pozwala na optymalne prowadzenie okablowania w miejscach, gdzie wymagane jest proste odejście od portu komunikacyjnego urządzenia.

• Technologia FastConnect: Redukcja czasu montażu i eliminacja błędów instalacyjnych dzięki technologii nacinania izolacji.
• Wysoka przepustowość: Pełne wsparcie dla standardu PROFIBUS DP z prędkością do 12 Mbit/s.
• Konstrukcja 180 stopni: Proste wyjście kabla idealne do montażu w szafach sterowniczych o ograniczonej przestrzeni bocznej.
• Zintegrowany rezystor terminujący: Możliwość łatwego załączenia terminacji sieci za pomocą przełącznika suwakowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego przydatność w ciężkich warunkach środowiskowych. Złącze jest w pełni zgodne ze standardem IEC 61158 oraz IEC 61784, co zapewnia pełną interoperacyjność z urządzeniami innych producentów pracującymi w sieci PROFIBUS. Posiada certyfikację CE oraz spełnia wymagania dyrektywy RoHS, co świadczy o dbałości o bezpieczeństwo użytkowania i ochronę środowiska. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz obudów i szaf sterowniczych.

Zastosowanie

Wtyczka Siemens 6GK1500-0FC10 znajduje szerokie zastosowanie w systemach automatyki przemysłowej opartych na rodzinie sterowników SIMATIC S7. Jest niezbędnym elementem przy budowie sieci PROFIBUS DP, łącząc jednostki centralne PLC z modułami rozproszonych wejść/wyjść (ET 200), panelami operatorskimi HMI oraz przemiennikami częstotliwości. Dzięki wsparciu dla systemów takich jak SIMATIC DP / AS-i F-Link, złącze to umożliwia efektywną komunikację pomiędzy urządzeniami typu Slave pracującymi wewnątrz sieci ASIsafe a sterownikami bezpieczeństwa (Safety) z interfejsem PROFIsafe, wspierając dwukierunkową wymianę danych standardowych i diagnostycznych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, zaleca się stosowanie dedykowanego narzędzia do zdejmowania izolacji zewnętrznej z kabli PROFIBUS FastConnect. Po przygotowaniu kabla, należy umieścić żyły w prowadnicach wtyczki i zatrzasnąć obudowę, co spowoduje automatyczne nacięcie izolacji i nawiązanie kontaktu elektrycznego. Należy zwrócić szczególną uwagę na prawidłowe ułożenie ekranu kabla w metalowym zacisku wtyczki, co zapewnia ciągłość ekranowania i odporność na zakłócenia elektromagnetyczne (EMC). Moment dokręcania śrub montażowych powinien być zgodny z dokumentacją techniczną, aby uniknąć uszkodzenia gniazda w urządzeniu.

FAQ

• Czy wtyczka posiada wbudowany rezystor terminujący? Tak, wtyczka wyposażona jest w przełącznik rezystora terminującego, który pozwala na zakończenie segmentu sieci PROFIBUS.
• Czy można stosować tę wtyczkę ze standardowymi kablami PROFIBUS? Tak, jednak najlepsze rezultaty i najszybszy montaż uzyskuje się przy użyciu kabli typu FastConnect.
• Jaki jest kąt wyjścia kabla? Ten model posiada wyjście proste, czyli pod kątem 180 stopni względem osi gniazda.
