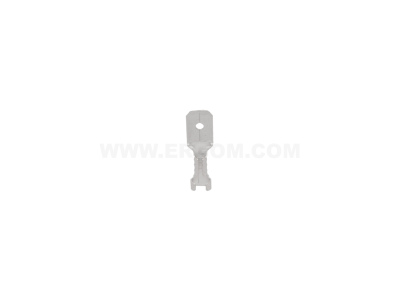

Wsuwka konektorowa WR 6,3-2,5/0,8 (opak 100szt) | E10KN-01020300201 Ergom

Opis i Kluczowe Cechy

Wsuwka konektorowa WR 6,3-2,5/0,8 marki ERGOM to profesjonalny element stykowy zaprojektowany z myślą o najbardziej wymagających instalacjach elektro-technicznych. Kluczowym wyróżnikiem tego modelu jest długa tuleja miedziana, która została zoptymalizowana pod kątem procesu podwójnego zaciskania. Taka konstrukcja pozwala na jednoczesne zaciśnięcie konektora na żyle przewodu oraz na jego izolacji, co drastycznie zwiększa odporność mechaniczną połączenia na wyrwanie oraz wibracje. Przekrój znamionowy dedykowany dla przewodów od 1,5 mm² do 2,5 mm² zapewnia stabilne przewodzenie prądu przy zachowaniu minimalnej rezystancji przejścia. Rozmiar nasuwki 6,3 mm x 0,8 mm jest standardem przemysłowym, co gwarantuje pełną kompatybilność z szeroką gamą aparatury modułowej i komponentów automatyki.

• Wykonanie z wysokiej jakości miedzi zapewniającej doskonałą konduktywność.
• Długa tuleja umożliwiająca pewne, podwójne zaciskanie (na żyle i izolacji).
• Standardowy rozmiar wsuwki 6,3 mm pasujący do większości złączy tablicowych.
• Opakowanie zbiorcze zawierające 100 sztuk, idealne dla prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co potwierdza renomowany producent ERGOM. Zastosowane materiały spełniają wymogi dyrektywy RoHS, co oznacza brak substancji niebezpiecznych w składzie stopu miedzi. Precyzyjne wykonanie wymiarowe wsuwki gwarantuje powtarzalność parametrów elektrycznych i mechanicznych, co jest kluczowe przy certyfikacji gotowych szaf sterowniczych i rozdzielczych.

Zastosowanie

Wsuwka konektorowa WR 6,3-2,5/0,8 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w procesach prefabrykacji wiązek kablowych oraz montażu systemów sterowania. Jest niezastąpiona w przemyśle motoryzacyjnym, budowie maszyn oraz w serwisowaniu urządzeń AGD i przemysłowych. Dzięki możliwości podwójnego zaciskania, produkt ten jest rekomendowany do aplikacji narażonych na ciągłe drgania, takich jak silniki elektryczne, systemy wentylacji czy ruchome elementy linii produkcyjnych.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Do zaciskania należy używać wyłącznie dedykowanych prasek ręcznych lub pneumatycznych z matrycami dostosowanymi do konektorów nieizolowanych.
• Należy upewnić się, że odizolowany odcinek przewodu o przekroju do 2,5 mm² jest wprowadzony do tulei na odpowiednią głębokość, tak aby długa tuleja mogła objąć również fragment izolacji.
• Po wykonaniu operacji zaciskania zaleca się wizualną kontrolę, czy miedź nie została nadmiernie spłaszczona, co mogłoby osłabić strukturę materiału.
• W środowiskach o podwyższonej wilgotności zaleca się stosowanie dodatkowych osłonek izolacyjnych po wykonaniu połączenia.

FAQ

1. Czy wsuwka WR 6,3-2,5/0,8 posiada izolację?
Nie, jest to wsuwka nieizolowana. Jej konstrukcja z długą tuleją miedzianą jest przeznaczona do bezpośredniego zaciskania na przewodzie, co pozwala na uzyskanie bardzo trwałego połączenia mechanicznego.

2. Co oznacza termin "podwójne zaciskanie"?
Oznacza to, że konstrukcja tulei pozwala na zaciśnięcie jednego elementu konektora na odizolowanej żyle miedzianej, a drugiego (tylnego) na izolacji przewodu. Zapewnia to odciążenie mechaniczne i zapobiega przełamywaniu się żyły przy samym złączu.

3. Jaki jest rozmiar roboczy tej wsuwki?
Wsuwka ma szerokość 6,3 mm i jest przeznaczona do współpracy z wsuwkami męskimi o grubości 0,8 mm.
