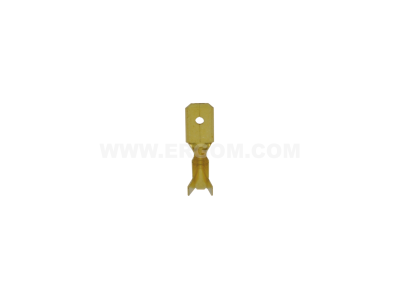

Wsuwka konektorowa W 6,3-2,5/0,8 NC (opak 100szt) | E10KN-01020200501 Ergom

Opis i Kluczowe Cechy

Wsuwka konektorowa W 6,3-2,5/0,8 NC marki ERGOM to profesjonalny element stykowy zaprojektowany z myślą o najbardziej wymagających instalacjach elektro-technicznych. Kluczowym wyróżnikiem tego modelu jest długa tuleja miedziana, która umożliwia wykonanie tzw. podwójnego zaciskania. Proces ten obejmuje jednoczesne zaciśnięcie konektora na żyle miedzianej oraz na izolacji przewodu, co drastycznie zwiększa wytrzymałość mechaniczną połączenia oraz odporność na wibracje. Wykonanie z wysokiej jakości miedzi pokrytej powłoką galwaniczną gwarantuje doskonałą przewodność elektryczną oraz minimalizację spadków napięcia na styku. Rozmiar wsuwki 6,3 mm przy grubości 0,8 mm jest standardem przemysłowym, co zapewnia pełną kompatybilność z szeroką gamą gniazd konektorowych.

• Podwójne zaciskanie: Zapewnia najwyższą stabilność mechaniczną i elektryczną połączenia.
• Materiał: Wysokogatunkowa miedź o doskonałych parametrach przewodzenia.
• Przekrój znamionowy: Przystosowana do przewodów o przekroju od 1,5 mm² do 2,5 mm², co pozwala na bezpieczne przesyłanie prądów roboczych w instalacjach sterowniczych i siłowych.
• Długa tuleja: Ułatwia precyzyjne pozycjonowanie przewodu przed procesem prasowania.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co potwierdza jego przydatność do zastosowań profesjonalnych. Wykorzystanie miedzi cynowanej galwanicznie zapewnia zgodność z wymaganiami dotyczącymi ochrony przed korozją, co jest kluczowe w środowiskach o podwyższonej wilgotności. Konstrukcja wsuwki odpowiada standardom wymiarowym dla konektorów typu 6,3, co gwarantuje powtarzalność parametrów technicznych w każdej partii produkcyjnej.

Zastosowanie

Wsuwki konektorowe ERGOM znajdują szerokie zastosowanie w prefabrykacji szaf sterowniczych, budowie maszyn oraz w przemyśle motoryzacyjnym. Są niezastąpione wszędzie tam, gdzie wymagane jest szybkie i pewne rozłączalne połączenie elektryczne. Dzięki możliwości pracy z przewodami o przekroju do 2,5 mm², produkt ten idealnie sprawdza się w obwodach zasilających komponenty automatyki, przekaźniki, styczniki oraz panele kontrolne. Profesjonalni instalatorzy wybierają ten model do prac serwisowych i modernizacyjnych, gdzie liczy się trwałość i pewność styku.

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Dobór narzędzi: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do konektorów nieizolowanych z funkcją podwójnego zaciskania.
• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej długości tulei miedzianej, dbając o to, aby nie uszkodzić poszczególnych drucików żyły (linki).
• Pozycjonowanie: Przewód należy wsunąć do tulei tak, aby odizolowana część znalazła się w strefie zacisku prądowego, a izolacja w strefie zacisku odciążającego.
• Kontrola: Po zaciśnięciu należy dokonać wizualnej inspekcji połączenia oraz sprawdzić jego wytrzymałość na wyrywanie.

FAQ

1. Czy te wsuwki wymagają dodatkowej izolacji?
Tak, wsuwki typu NC są nieizolowane. Po zaciśnięciu na przewodzie zaleca się stosowanie dedykowanych nasuwek izolacyjnych lub rurek termokurczliwych, aby zapewnić odpowiedni stopień ochrony przed dotykiem bezpośrednim.

2. Co oznacza termin "podwójne zaciskanie"?
Jest to technika montażu, w której matryca praski formuje tuleję konektora w dwóch miejscach: na miedzianej żyle przewodu (zapewniając kontakt elektryczny) oraz na jego izolacji (zapewniając wsparcie mechaniczne i ochronę przed wyrwaniem).

3. Czy produkt jest sprzedawany na sztuki?
Prezentowany produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk, co jest optymalnym rozwiązaniem dla firm elektroinstalacyjnych i działów utrzymania ruchu.
