Wsuwka konektorowa płaska 4,0-6,0mm 6,3x0,8mm PFSI 4060/6308 (opak 50szt) 054685 | 05104211 PROTEC.class

Alternatywny kod produktu: 054685

Opis i Kluczowe Cechy

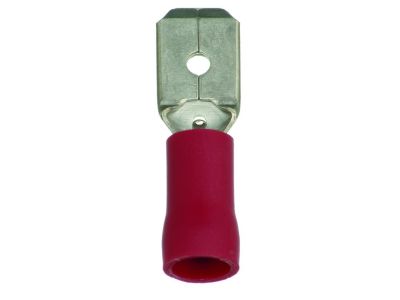

Wsuwka konektorowa płaska oznaczona symbolem 05104211 (PFSI 4060/6308) przeznaczona jest do przewodów o przekroju 4,0–6,0 mm i styku płaskim 6,3×0,8 mm. Wykonana z mosiądzu (CuZn) z galwaniczną powłoką ochronną, wyposażona w dwie warstwy izolacji termokurczliwej z wewnętrznym klejem termoplastycznym. Temperatura kurczenia wynosi +100°C, a po skurczeniu powstaje wodoszczelne połączenie – idealne do aplikacji wymagających podwyższonej odporności na wilgoć. Opakowanie zawiera 50 sztuk.

• Materiał mosiądz (CuZn) z ocynkowaniem: zapewnia doskonałą przewodność elektryczną i odporność na korozję, co przekłada się na trwałe i niezawodne połączenia.
• Dwie warstwy izolacji z termoplastycznym klejem wewnętrznym: po skurczeniu (temp. +100°C) tworzą wodoszczelną barierę – skuteczna ochrona przed wilgocią i zanieczyszczeniami w trudnych warunkach.
• Wytrzymałość na przebicie 30 kV/mm: wysoka izolacyjność elektryczna zapewniająca bezpieczeństwo użytkowania w instalacjach niskiego napięcia.
• Rozciągliwość 450% i skurcz wzdłużny ≤10%: łatwy montaż nawet na nieregularnych kształtach, bez ryzyka uszkodzenia izolacji podczas nagrzewania.
• Wytrzymałość na rozciąganie 27 MPa: odporność mechaniczna połączenia na obciążenia statyczne, zwiększająca pewność zacisku.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Wykonany z materiałów spełniających wymagania dotyczące bezpieczeństwa elektrycznego oraz odporności na czynniki środowiskowe. Brak szczegółowych numerów norm w dokumentacji technicznej – zaleca się weryfikację z odpowiednimi przepisami lokalnymi.

Zastosowanie

Wsuwka konektorowa płaska dedykowana jest do szybkiego i szczelnego łączenia przewodów w instalacjach elektrycznych, gdzie wymagana jest izolacja odporna na wilgoć i uszkodzenia mechaniczne.

• Łączenie przewodów w puszkach instalacyjnych i rozdzielnicach narażonych na kondensację pary wodnej.
• Termokurczliwe uszczelnienie przy przejściach kablowych przez ściany zewnętrzne (pod warunkiem odpowiedniego nagrzania).
• Naprawa i renowacja instalacji w pomieszczeniach wilgotnych (łazienki, piwnice, kotłownie).
• Połączenia w układach automatyki i sterowania, gdzie konieczna jest dodatkowa ochrona przed zwarciem i zawilgoceniem.

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przewód o przekroju 4,0–6,0 mm należy odizolować na długość odpowiednią do nasuwki, a następnie zacisnąć metalową część wsuwki za pomocą dedykowanych szczęk do złączy płaskich. Po zaciągnięciu izolacji termokurczliwej na miejsce, nanieść równomierne ogrzewanie (np. opalarką) do temperatury +100°C, aż do całkowitego skurczenia i wypłynięcia kleju. Unikać przegrzewania. Przekrój przewodu dobrać zgodnie z obciążeniem prądowym instalacji. Sprawdzić szczelność połączenia po ostygnięciu.

FAQ

• Jaki zakres przewodów obsługuje ta wsuwka? Wsuwka jest przeznaczona do przewodów o przekroju 4,0–6,0 mm. Styk płaski ma wymiary 6,3×0,8 mm.
• Czy izolacja jest odporna na wodę? Tak, po prawidłowym skurczeniu w temperaturze +100°C dwie warstwy izolacji z klejem termoplastycznym tworzą wodoszczelne połączenie.
• Jaką wytrzymałość na przebicie ma izolacja? Izolacja charakteryzuje się wytrzymałością na przebicie wynoszącą 30 kV/mm, co zapewnia wysoki poziom bezpieczeństwa elektrycznego.
