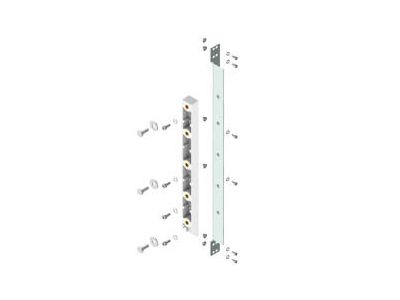

Wspornik z izolatorem POP 100/185 3-bieg. do szyn prądowych o rozstawie 100/185 mm, montowany w pozi | 001341850 Eti

Opis i Kluczowe Cechy

Wspornik z izolatorem POP 100/185 to profesjonalny element konstrukcyjny marki ETI, zaprojektowany z myślą o zapewnieniu najwyższej stabilności mechanicznej oraz izolacji elektrycznej w systemach szyn prądowych. Produkt jest dedykowany do układów 3-biegunowych, co umożliwia bezpieczne i uporządkowane prowadzenie trzech faz zasilających w rozdzielnicach niskiego napięcia. Kluczową cechą tego modelu jest jego uniwersalność – konstrukcja pozwala na montaż szyn o rozstawie osiowym wynoszącym zarówno 100 mm, jak i 185 mm, co daje inżynierom dużą swobodę podczas projektowania i prefabrykacji szaf sterowniczych.

• Konstrukcja 3-biegunowa: Zoptymalizowana pod kątem standardowych systemów trójfazowych.
• Wszechstronność rozstawu: Możliwość dostosowania do systemów 100 mm lub 185 mm bez konieczności wymiany wsporników.
• Wysoka wytrzymałość dielektryczna: Zastosowane materiały izolacyjne skutecznie zapobiegają przebiciom i łukom elektrycznym.
• Stabilność mechaniczna: Wspornik został zaprojektowany tak, aby wytrzymać siły dynamiczne powstające podczas przepływu prądów zwarciowych.

Zgodność z Normami

Wspornik izolacyjny ETI POP 100/185 został wyprodukowany w oparciu o rygorystyczne standardy jakościowe. Jest w pełni zgodny z normą PN-EN 61439, która definiuje wymagania dla rozdzielnic i sterownic niskiego napięcia. Dzięki temu produkt gwarantuje bezpieczeństwo eksploatacji oraz długowieczność instalacji w wymagających warunkach przemysłowych. Materiały użyte do produkcji charakteryzują się wysoką odpornością na temperaturę oraz są samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego obiektu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy głównych szyn zbiorczych w rozdzielnicach nn.
• Systemów rozdziału energii w centrach danych (Data Centers).
• Prefabrykacji szaf sterowniczych i rozdzielczych w zakładach produkcyjnych.
• Modernizacji istniejących systemów zasilania, gdzie wymagana jest zmiana rozstawu szyn.

Dzięki montażowi w pozycji poziomej, wspornik doskonale sprawdza się w szerokich polach rozdzielczych, zapewniając przejrzysty układ szynoprzewodów.

Wskazówki Montażowe

Podczas instalacji wspornika POP 100/185 należy przestrzegać poniższych zaleceń technicznych:

• Orientacja: Produkt jest przeznaczony do montażu w pozycji poziomej. Należy upewnić się, że podłoże montażowe jest stabilne i wypoziomowane.
• Moment dokręcania: Wszystkie śruby mocujące szyny prądowe powinny być dokręcone z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną szyn, aby uniknąć przegrzewania się styków.
• Odstępy: Należy zachować bezpieczne odstępy izolacyjne od metalowych części obudowy rozdzielnicy.
• Czystość: Przed montażem należy upewnić się, że powierzchnie izolatora są wolne od zanieczyszczeń i wilgoci, co mogłoby wpłynąć na parametry izolacyjne.

FAQ

• Czy wspornik można stosować w układach 4-biegunowych? Ten konkretny model jest dedykowany do układów 3-biegunowych. W przypadku systemów z szyną neutralną N, należy zastosować dodatkowy izolator lub dedykowany wspornik 4-biegunowy.
• Jaki jest maksymalny prąd znamionowy szyn montowanych na tym wsporniku? Wytrzymałość prądowa zależy od przekroju zastosowanych szyn miedzianych lub aluminiowych, natomiast wspornik zapewnia ich stabilność mechaniczną nawet przy wysokich prądach zwarciowych.
• Czy rozstaw 100/185 mm jest regulowany? Tak, konstrukcja wspornika posiada punkty montażowe pozwalające na wybór jednego z tych dwóch standardowych rozstawów podczas instalacji.
