Wspornik TH35 WTH24, stal/ocynk | 33.993 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

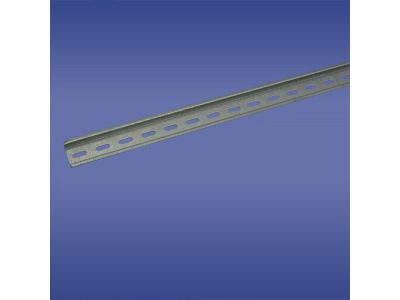

Wspornik TH35 WTH24 o symbolu 33.993 to stalowy, ocynkowany profil o długości 2000 mm, szerokości 35 mm i wysokości 7,5 mm. Przeznaczony do bezpiecznego mocowania szyn DIN TH35 w rozdzielnicach i szafach sterowniczych. Waga netto 0,6 kg zapewnia stabilność konstrukcji bez nadmiernego obciążania profilu nośnego.

• Długość 2000 mm: Pozwala na montaż rozbudowanych zestawów aparatury modułowej na jednym odcinku szyny, minimalizując liczbę łączeń.
• Szerokość 35 mm, wysokość 7,5 mm: Wymiary zgodne z profilem TH35 (wg DIN EN 60715), co gwarantuje pewne osadzenie i łatwe wsuwanie urządzeń.
• Materiał stal/ocynk: Ocynkowana stal zapewnia odporność na korozję i wytrzymałość mechaniczną w typowych warunkach pracy rozdzielnicy (środowisko suche).
• Waga netto 0,6 kg: Niska masa ułatwia transport i montaż przy jednoczesnym zachowaniu sztywności potrzebnej do utrzymania szyny w pionie/poziomie.
• Uniwersalny montaż na szynie TH35: Wspornik zaprojektowano do bezpośredniego mocowania do backplane lub profilu nośnego rozdzielnicy za pomocą śrub (brak w zestawie).

Zgodność z Normami

Wspornik WTH24 jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Jego wymiary odpowiadają standardowi DIN dla profili TH35, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku.

Zastosowanie

Wspornik TH35 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i stabilne zamocowanie szyny nośnej do montażu aparatury modułowej.

• Montaż szyny TH35 w tablicach rozdzielczych budynków jednorodzinnych i wielorodzinnych.
• Przygotowanie backplane w szafach sterowniczych przemysłowych – mocowanie listew do kilku rzędów aparatury.
• Wspornikowanie długich odcinków szyny w celu uniknięcia ugięcia przy montażu ciężkich wyłączników, styczników lub przekładników.
• Budowa własnych konstrukcji montażowych dla osprzętu elektroinstalacyjnego (np. w rozdzielnicach wolnostojących).

Wskazówki Montażowe

Montaż wspornika oraz całej instalacji elektrycznej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie w obrębie rozdzielnicy. Wspornik przeznaczony jest do mocowania na szynie TH35 (DIN 35 mm) – przymocuj go do obudowy lub backplane za pomocą wkrętów/śrub o średnicy dostosowanej do otworów montażowych (brak w zestawie). Moment dokręcania oraz dopuszczalny przekrój przewodów uziemiających należy dobierać zgodnie z dokumentacją techniczną producenta rozdzielnicy oraz obowiązującymi normami.

FAQ

• Czy wspornik nadaje się do montażu w rozdzielnicach plastikowych? Tak, pod warunkiem że backplane lub profil nośny rozdzielnicy jest wystarczająco wytrzymały. W przypadku lekkich obudów zalecamy dodatkowe wzmocnienie punktów mocowania.
• Jaki jest materiał i odporność na korozję? Wspornik wykonano ze stali ocynkowanej (stal/ocynk). Powłoka cynkowa zapewnia dobrą odporność na rdzewienie w normalnych warunkach pracy (środowisko wewnętrzne, sucha rozdzielnica). Nie jest przeznaczony do pracy w atmosferze agresywnej chemicznie.
• Czy do każdego wspornika dołączone są śruby montażowe? Nie. Wspornik WTH24 dostarczany jest bez elementów łącznikowych. Należy je dobrać osobno w zależności od rodzaju podłoża (np. wkręty do blachy, śruby M4/M5 z nakrętkami).
