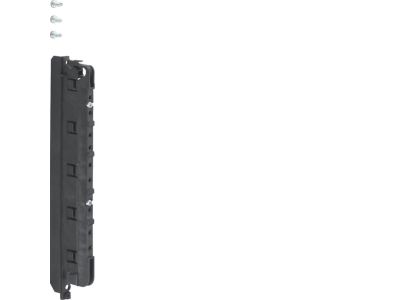

Wspornik szyn zbiorczych 40mm 5-polowy prawy, Univers N | UZ45S4 Hager

Opis i Kluczowe Cechy

Wspornik szyn zbiorczych 40mm 5-polowy prawy Univers N (symbol UZ45S4) to akcesorium przeznaczone do bezpiecznego mocowania szyn zbiorczych w rozdzielnicach elektrycznych. Dzięki rozstawowi 40 mm i konstrukcji 5-biegunowej umożliwia prowadzenie pięciu przewodów (np. L1, L2, L3, N, PE) w standardowych systemach dystrybucji energii. Orientacja prawa pozwala na optymalne rozmieszczenie elementów w szafie.

• Rozstaw 40 mm: dopasowany do typowych szyn zbiorczych, zapewnia stabilne i równomierne mocowanie.
• 5-biegunowy: obsługuje konfigurację 5-przewodową – idealny do sieci TN-S z przewodem ochronnym.
• Orientacja prawa: dedykowany do montażu po prawej stronie, ułatwia porządkowanie kabli w rozdzielnicy.
• System Univers N: kompatybilny z akcesoriami i aparaturą z tej serii, gwarantuje spójność zabudowy.
• Solidne wykonanie: przystosowany do długotrwałej pracy w warunkach rozdzielnicowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Wspornik szyn zbiorczych UZ45S4 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne i uporządkowane prowadzenie szyn zbiorczych.

• Montaż szyn zbiorczych w rozdzielnicach budynkowych i przemysłowych.
• Systemy dystrybucji energii z konfiguracją 5-biegunową (np. TN-S).
• Modernizacja i rozbudowa istniejących rozdzielnic w standardzie Univers N.
• Instalacje wymagające zachowania odstępów izolacyjnych i estetyki okablowania.

Wskazówki Montażowe

Montaż wspornika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wspornik mocuje się do obudowy rozdzielnicy (np. na szynie TH35) za pomocą dołączonych elementów. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Do jakiego rozstawu szyn jest przeznaczony ten wspornik? Wspornik jest zaprojektowany dla szyn zbiorczych o rozstawie 40 mm.
• Czy wspornik można stosować w systemach 4-biegunowych? Tak, 5-biegunowy wspornik może być wykorzystany również w konfiguracjach 4-biegunowych (np. bez przewodu ochronnego). Należy jednak zachować odpowiednią identyfikację biegunów.
• Jaki jest stopień ochrony IP samego wspornika? Jako element montażowy wspornik nie ma określonego stopnia IP – jego ochrona wynika z zastosowanej obudowy rozdzielnicy.
