Wspornik szyn 60mm 300mm 3-polowy prawy, Univers N | UZ63S6 Hager

Opis i Kluczowe Cechy

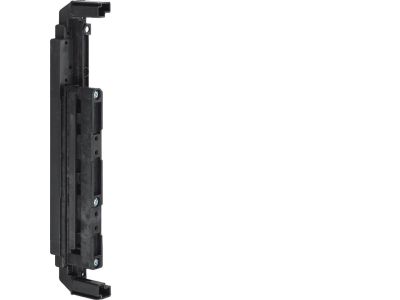

Wspornik szyn UZ63S6 marki Univers N to 3-polowy element prawy przeznaczony do prowadzenia szyn zbiorczych w systemie szaf Univers. Jego wymiary 60 mm (szerokość szyny) oraz 300 mm (długość) zapewniają dopasowanie do standardowych profili szyn stosowanych w rozdzielnicach dystrybucyjnych.

• 3-polowy (trzy fazy): Umożliwia prowadzenie trzech szyn fazowych (L1, L2, L3) w jednym wsporniku, co upraszcza okablowanie i oszczędza miejsce w szafie.
• Wymiary 60 mm x 300 mm: Pasuje do szyn zbiorczych o przekroju 60 mm, a długość 300 mm zapewnia stabilne mocowanie na standardowych odcinkach szyn.
• Wersja prawa: Orientacja montażu dostosowana do układu szafy (strona prawa), co ułatwia planowanie rozkładu komponentów w systemie Univers.
• Kompatybilny z systemem szaf Univers: Zaprojektowany do współpracy z rozdzielnicami i szafami licznikowymi tej serii, co gwarantuje pewny montaż i bezpieczeństwo konstrukcji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w systemach szaf rozdzielczych spełniających wymagania branżowe instalacji elektrycznych niskiego napięcia.

Zastosowanie

Wspornik szyn UZ63S6 znajduje zastosowanie przede wszystkim w rozdzielnicach dystrybucyjnych i szafach licznikowych systemu Univers, gdzie niezbędne jest pewne prowadzenie szyn zbiorczych.

• Montaż szyn fazowych w rozdzielnicach głównych budynków mieszkalnych i komercyjnych.
• Porządkowanie tras szyn w szafach licznikowych – zapewnia czytelny rozdział energii.
• Wsparcie konstrukcyjne w systemach rozdziału energii o zwiększonej liczbie obwodów (w połączeniu z wieloma wspornikami).
• Stosowanie w szafach sterowniczych wymagających oddzielnych tras szyn zbiorczych od aparatury modułowej.

Wskazówki Montażowe

Montaż wspornika szyn może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozdzielnicy. Wspornik mocuje się wewnątrz szafy systemu Univers zgodnie z instrukcją producenta – użyj odpowiednich śrub i momentu dokręcania. Przekrój szyn zbiorczych należy dobrać do prądu obciążenia instalacji. Pamiętaj o zachowaniu odstępów izolacyjnych między fazami oraz wykonaniu prawidłowej orientacji (prawa strona wspornika).

FAQ

• Do jakich szyn pasuje wspornik UZ63S6? Przeznaczony jest do szyn zbiorczych o szerokości 60 mm, typowych dla systemu szaf Univers. Długość szyny może wynosić do 300 mm.
• Czy wspornik zawiera w zestawie szyny miedziane? Nie – jest to wyłącznie element mocujący (wspornik). Szyny zbiorcze należy zamówić oddzielnie w odpowiednim przekroju i długości.
• Co oznacza wersja prawa wspornika? Model UZ63S6 jest przeznaczony do montażu po prawej stronie szafy (patrząc od frontu). Dla symetrycznego prowadzenia szyn w szerszych rozdzielnicach stosuje się także wersję lewą – dokładną orientację określa projekt instalacji.
