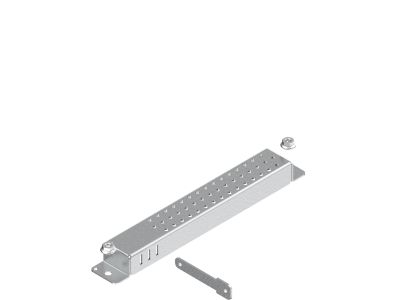

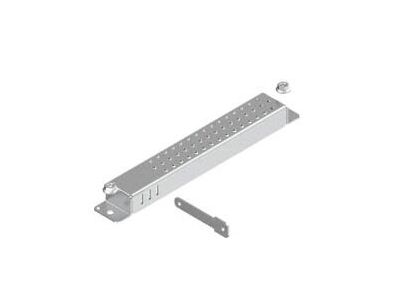

Wspornik podziałowy do obudów HXS o głębokości 300 mm UW-SEP 3 | 001338302 Eti

Opis i Kluczowe Cechy

Wspornik podziałowy UW-SEP 3 to specjalistyczny element konstrukcyjny zaprojektowany przez firmę ETI, dedykowany do zaawansowanych systemów obudów rozdzielczych serii HXS. Głównym zadaniem tego komponentu jest umożliwienie stabilnego i precyzyjnego podziału wewnętrznej przestrzeni szafy o głębokości znamionowej 300 mm. Dzięki zastosowaniu wysokiej jakości materiałów, wspornik charakteryzuje się wyjątkową sztywnością mechaniczną, co jest kluczowe przy montażu cięższej aparatury modułowej oraz szyn zbiorczych.

• Kompatybilność systemowa: Produkt został w pełni zoptymalizowany pod kątem współpracy z systemem HXS, co gwarantuje idealne dopasowanie bez konieczności dodatkowych modyfikacji mechanicznych.
• Trwałość konstrukcji: Wykonanie z blachy stalowej o odpowiedniej grubości zapewnia odporność na odkształcenia pod wpływem obciążeń statycznych.
• Optymalizacja przestrzeni: Wspornik pozwala na efektywne zarządzanie kubaturą wewnątrz obudowy, ułatwiając separację poszczególnych sekcji zasilających lub sterowniczych.

Zgodność z Normami

Wspornik UW-SEP 3 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic i sterownic niskiego napięcia. Spełnia on wymagania normy PN-EN 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej. Dzięki zachowaniu wysokich standardów produkcji ETI, element ten wspiera utrzymanie deklarowanego stopnia ochrony IP oraz wytrzymałości mechanicznej IK całej obudowy po prawidłowym montażu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest niezbędnym elementem w sytuacjach, gdy wymagane jest:

• Tworzenie sekcji wewnętrznych w rozdzielnicach głównych i obiektowych serii HXS.
• Montaż dodatkowych płyt montażowych lub szyn nośnych wymagających stabilnego punktu podparcia w osi głębokości 300 mm.
• Zwiększenie sztywności szkieletu obudowy przy rozbudowanych konfiguracjach aparatury.
• Separacja obwodów o różnych poziomach napięć lub funkcjach wewnątrz jednej szafy sterowniczej.

Wskazówki Montażowe

Instalacja wspornika UW-SEP 3 powinna odbywać się zgodnie z dokumentacją techniczną systemu HXS. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Wspornik należy umieścić w dedykowanych otworach montażowych ramy obudowy, co zapewnia zachowanie osiowości i pionu konstrukcji.
• Moment dokręcania: Wszystkie śruby mocujące powinny być dokręcone z odpowiednią siłą, aby zapobiec luzom mechanicznym, które mogłyby prowadzić do powstawania wibracji.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych wewnątrz rozdzielnicy należy upewnić się, że zasilanie zostało odłączone, a system jest w stanie beznapięciowym.
• Narzędzia: Zaleca się stosowanie profesjonalnych narzędzi ręcznych lub kluczy dynamometrycznych w celu uniknięcia uszkodzenia powłoki antykorozyjnej wspornika.

FAQ

• Czy wspornik UW-SEP 3 pasuje do obudów innych producentów? Produkt jest dedykowany do systemu HXS marki ETI. Ze względu na specyficzny raster otworów montażowych, pełna kompatybilność z systemami innych marek nie jest gwarantowana.
• Do jakiej głębokości obudowy przeznaczony jest ten model? Model UW-SEP 3 jest zaprojektowany ściśle do obudów o głębokości 300 mm.
• Czy zestaw zawiera śruby montażowe? Standardowo wsporniki systemowe ETI dostarczane są z niezbędnymi elementami złącznymi, jednak zaleca się weryfikację kompletacji przy zamówieniu zbiorczym.
