Wspornik pionowy 2 pozycyjny typ A (550) (1kpl.=lewy i prawy) WP-A 3.66 | 001101645 Eti

Alternatywny kod produktu: WP-A 3.66

Opis i Kluczowe Cechy

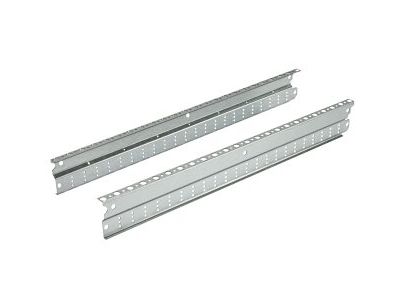

Wspornik pionowy WP-A 3.66 to element konstrukcyjny przeznaczony do montażu w szafach rozdzielczych. Oferuje 2 pozycje mocowania, co umożliwia elastyczne rozmieszczenie szyn DIN. Wysokość 550 mm zapewnia odpowiednią przestrzeń dla aparatury modułowej. Zestaw zawiera zarówno lewy, jak i prawy wspornik, co gwarantuje kompletność montażu.

• 2 pozycyjny: Umożliwia mocowanie szyn na dwóch poziomach, zwiększając gęstość zabudowy.
• Typ A: Standardowy profil pasujący do większości szaf rozdzielczych.
• Wysokość 550 mm: Optymalna dla typowych rozdzielnic, pozwala na zamontowanie szyny DIN o standardowej długości.
• Komplet lewy i prawy: Oba wsporniki w zestawie, gotowe do natychmiastowego montażu.

Zgodność z Normami

Wspornik WP-A 3.66 został zaprojektowany zgodnie z europejskimi normami konstrukcyjnymi dla osprzętu rozdzielnic. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Jako element pasywny nie podlega bezpośrednio normom dla aparatury elektrycznej, ale spełnia wymagania mechaniczne stawiane przez systemy szyn DIN.

Zastosowanie

Wspornik pionowy stosowany jest w szafach sterowniczych i rozdzielczych do mocowania szyn nośnych TH35 (DIN). Idealnie sprawdza się w:

• Instalacjach przemysłowych – do organizacji zabudowy modułowej aparatury.
• Rozdzielnicach budynków użyteczności publicznej – zapewnia stabilne mocowanie szyn.
• Modernizacjach istniejących szaf – umożliwia dodanie kolejnych poziomów aparatury.
• Systemach automatyki – jako element konstrukcyjny dla sterowników PLC i styczników.

Wskazówki Montażowe

Montaż wspornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Wspornik mocuje się do tylnej ściany szafy za pomocą śrub (nie wchodzą w skład zestawu). Należy stosować moment dokręcania zgodny z dokumentacją producenta szafy. Po zamocowaniu wsporników, szynę TH35 montuje się w odpowiednich gniazdach. Przekrój przewodów i obciążenie mechaniczne należy dostosować do specyfikacji systemu.

FAQ

• Jaka jest wysokość wspornika? Wysokość wynosi 550 mm (zgodnie z danymi producenta).
• Czy wspornik jest kompletny? Tak, zestaw zawiera lewy i prawy wspornik, co umożliwia montaż na obu stronach.
• Do jakich szaf pasuje WP-A 3.66? Jest to typ A, przeznaczony do standardowych szaf rozdzielczych z możliwością mocowania na tylnej ścianie. Przed montażem zaleca się sprawdzenie wymiarów szafy.
