Wspornik pionowy 1 pozycyjny typ U (550) WP-U 3.66 | 001101667 Eti

Alternatywny kod produktu: WP-U 3.66

Opis i Kluczowe Cechy

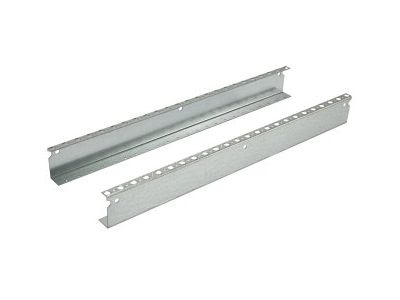

Wspornik pionowy 1-pozycyjny typ U (550) WP-U 3.66 (symbol 001101667) to ekonomiczny element konstrukcyjny przeznaczony do montażu szyn TH-S oraz płyt montażowych PM w obudowach rozdzielnic. Stała odległość szyny TH-S od osłony aparatów wynosi 48,5 mm, co zapewnia powtarzalny i przewidywalny rozstaw bez konieczności regulacji. Produkt nie umożliwia podziału obudowy ani zmiany głębokości montażu, co upraszcza konstrukcję i obniża koszt. Wspornik mocowany jest do obudowy za pomocą śrub imbusowych M6x10 (dostarczanych z obudową), a szyny i płyty montuje się bezpośrednio blachowkrętami AST 4.8x9.5, eliminując potrzebę stosowania dodatkowych elementów mocujących LG-V.

• Stała odległość szyny TH-S 48,5 mm: Zapewnia jednoznaczne i powtarzalne ustawienie aparatów oraz płyt montażowych, ułatwiając projektowanie i montaż wnętrza rozdzielnicy.
• Mont bez użycia elementów LG-V: Redukcja liczby komponentów oraz czasu i kosztów instalacji – szyny i płyty mocowane są bezpośrednio blachowkrętami AST 4.8x9.5.
• Wersja ekonomiczna – brak regulacji głębokości: Niższy koszt w porównaniu z rozwiązaniami regulowanymi, przy zachowaniu pełnej funkcjonalności dla standardowych zabudów.
• Szerokość 1 pozycja (modułowa): Umożliwia elastyczne planowanie rozmieszczenia wsporników w obudowie zgodnie z układem aparatury.
• Mocowanie śrubami imbusowymi M6x10: Pewne i stabilne przymocowanie do obudowy, gwarantujące sztywność konstrukcji.

Zgodność z Normami

Wspornik WP-U 3.66 został zaprojektowany zgodnie z obowiązującymi standardami branży elektrotechnicznej dla osprzętu rozdzielnic i sterownic. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw unijnych. Wykonany w technologii zapewniającej trwałość i bezpieczeństwo montażu – zalecany do stosowania w obudowach spełniających normy zharmonizowane.

Zastosowanie

Wspornik pionowy WP-U przeznaczony jest do budowy wnętrz rozdzielnic i szaf sterowniczych, szczególnie tam, gdzie wymagana jest ekonomiczna i prosta konstrukcja bez konieczności regulacji głębokości. Idealnie sprawdza się w aplikacjach o stałej konfiguracji zabudowy.

• Montaż szyn nośnych TH-S oraz płyt montażowych PM w rozdzielnicach natynkowych i podtynkowych.
• Budowa prostych układów sterowania i zasilania w budynkach mieszkalnych, biurowych i przemysłowych.
• Stałe pozycjonowanie aparatury modułowej (wyłączniki, styczniki, przyciski) w obudowach bez konieczności późniejszych korekt głębokości.
• Zastosowanie w projektach, gdzie priorytetem jest minimalizacja kosztów i czasu montażu przy zachowaniu standardowej odległości szyny od osłony.

Wskazówki Montażowe

Montaż wspornika WP-U oraz całej aparatury w rozdzielnicy powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Wspornik mocuje się do obudowy za pomocą śrub imbusowych M6x10 (dostarczonych z obudową) – moment dokręcania należy stosować zgodnie z dokumentacją techniczną obudowy. Szyny TH-S oraz płyty montażowe PM mocuje się bezpośrednio do wspornika przy użyciu blachowkrętów AST 4.8x9.5 – nie stosować dodatkowych elementów LG-V. Przekrój przewodów ochronnych i roboczych należy dobrać do prądu obciążenia instalacji zgodnie z obowiązującymi normami.

FAQ

• Czy wspornik WP-U 3.66 umożliwia regulację głębokości montażu szyny? Nie, jest to wersja ekonomiczna o stałej odległości szyny TH-S od osłony wynoszącej 48,5 mm. Nie przewidziano regulacji ani podziału obudowy.
• Jakie śruby są potrzebne do zamocowania wspornika w obudowie? Wspornik montuje się za pomocą śrub imbusowych M6x10, które są dostarczane w komplecie z obudową. Nie wymagają stosowania dodatkowych elementów mocujących LG-V.
• Czy do montażu szyny TH-S potrzebuję oddzielnych uchwytów? Nie, szyna TH-S oraz płyty montażowe PM mocowane są bezpośrednio do wspornika przy użyciu blachowkrętów AST 4.8x9.5. Nie stosuje się elementów LG-V.
