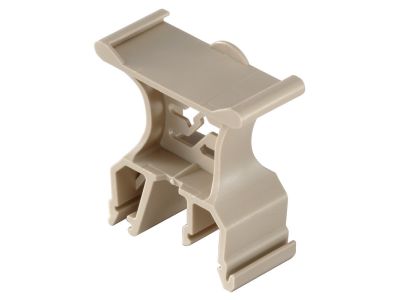

Wspornik oznacznika, SCHT 5, 44.5x19.5mm, raster 5mm, ciemnobeżowy | 0292460000 Weidmuller

Opis i Kluczowe Cechy

Wspornik oznacznika SCHT 5 o symbolu 0292460000 to akcesorium montażowe przeznaczone do trwałego i czytelnego oznakowania listew zaciskowych w rozdzielnicach. O wymiarach 44,5x19,5 mm i rastrze 5 mm umożliwia zastosowanie standardowych szyldów wtykanych i pasków ochronnych. Wykonany w kolorze ciemnobeżowym, wciska się bezpośrednio na szynę nośną TS 32 (G) lub TS 35, co zapewnia uniwersalność montażu niezależnie od typu zastosowanych zacisków.

• Wymiary 44,5x19,5 mm: zapewniają czytelną powierzchnię oznaczeniową dla standardowych szyldów grupowych, ułatwiając identyfikację obwodów.
• Raster 5 mm: zgodny z typowymi oznacznikami i paskami ochronnymi, co umożliwia szybkie i powtarzalne etykietowanie.
• Szeroki zakres szyn nośnych TS 32 (G) i TS 35: kompatybilność z najpopularniejszymi szynami montażowymi stosowanymi w rozdzielnicach i szafach sterowniczych.
• Współpraca z paskami ochronnymi ESO 5 i STR 5: możliwość uzupełnienia oznaczenia o dodatkową osłonę przed przypadkowym zwarciem lub zabrudzeniem.
• Montaż wciskany, beznarzędziowy: przyspiesza instalację i nie wymaga użycia dodatkowych elementów mocujących.

Zgodność z Normami

Wspornik oznacznika SCHT 5 jest akcesorium uzupełniającym systemy zaciskowe. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi europejskimi normami oraz posiada oznaczenie CE potwierdzające zgodność z wymogami Unii Europejskiej.

Zastosowanie

Wspornik SCHT 5 znajduje zastosowanie tam, gdzie wymagane jest jednoznaczne i trwałe oznakowanie przewodów oraz listew zaciskowych. Sprawdza się szczególnie w systemach automatyki budynkowej, szafach sterowniczych oraz rozdzielnicach przemysłowych.

• Oznaczanie grup zacisków w rozdzielnicach głównych i podrozdzielnicach
• Identyfikacja obwodów sterowniczych w szafach PLC i styczników
• Etykietowanie listew przejściowych w instalacjach przemysłowych
• Organizacja okablowania w systemach automatyki budynkowej (BMS)

Wskazówki Montażowe

Montaż wspornika oznacznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Wspornik wciska się na szynę nośną TS 32 (G) lub TS 35. Przed montażem należy upewnić się, że szyna jest czysta i nieuszkodzona. Zaleca się stosowanie pasków ochronnych ESO 5 lub STR 5 dla dodatkowego zabezpieczenia oznaczeń przed uszkodzeniami mechanicznymi.

FAQ

• Czy wspornik pasuje na szynę TH35? Tak, wspornik SCHT 5 jest przeznaczony do szyn nośnych TS 35 (DIN), czyli również do szyn TH35 zgodnych z normą DIN EN 60715.
• Jakie paski ochronne są kompatybilne z tym wspornikiem? Producent zaleca paski ochronne ESO 5 oraz STR 5 – są one dostępne w pakiecie akcesoriów. Umożliwiają one dodatkowe zabezpieczenie szyldów oraz ochronę przed przypadkowym kontaktem.
• Czy raster 5 mm jest uniwersalny? Raster 5 mm jest standardem w oznacznikach grupy SchT – pasuje do większości dostępnych na rynku szyldów wtykanych i etykiet samoprzylepnych o tym samym rastrze.
