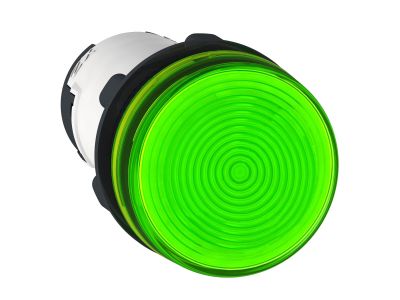

Wskaźnik świetlny Fi-22mm zielony BA9s 230V zacisk śrubowy, Harmony XB7 | XB7EV73P Schneider Electric

Opis i Kluczowe Cechy

Wskaźnik świetlny Schneider Electric z serii Harmony XB7, o numerze katalogowym XB7EV73P, to profesjonalne rozwiązanie sygnalizacyjne zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz element świetlny stanowią jedną, zintegrowaną całość. Takie rozwiązanie znacząco upraszcza logistykę oraz przyspiesza proces instalacji w prefabrykowanych szafach sterowniczych. Lampka została wyposażona w gniazdo typu BA9s, co pozwala na elastyczny dobór źródła światła i łatwą konserwację w przypadku konieczności wymiany żarówki lub diody LED.

• Średnica montażowa: Standardowe 22 mm, co gwarantuje pełną kompatybilność z większością pulpitów sterowniczych i obudów dostępnych na rynku.
• Napięcie zasilania: Urządzenie przystosowane jest do pracy pod napięciem znamionowym 230V - 250V prądu zmiennego (AC), co eliminuje potrzebę stosowania dodatkowych transformatorów w standardowych sieciach energetycznych.
• Stopień ochrony: Certyfikat IP54 zapewnia skuteczną barierę przed pyłem oraz rozbryzgami wody, co jest kluczowe w środowiskach o podwyższonym zapyleniu.
• Wytrzymałość mechaniczna: Plastikowy korpus wykonany z wysokiej jakości tworzywa jest odporny na uderzenia oraz wibracje, co przekłada się na długą żywotność urządzenia w trudnych warunkach pracy maszynowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Schneider Electric kładzie duży nacisk na bezpieczeństwo użytkowania, dlatego wskaźnik Harmony XB7 spełnia wymagania dotyczące aparatury niskiego napięcia. Dzięki zastosowaniu materiałów o wysokiej odporności termicznej, urządzenie może bezpiecznie pracować w szerokim zakresie temperatur otoczenia, od -25°C do aż 70°C, co pozwala na jego montaż zarówno w chłodniach, jak i w pobliżu procesów generujących ciepło.

Zastosowanie

Zielony wskaźnik świetlny XB7EV73P znajduje szerokie zastosowanie w systemach automatyki i sterowania jako wizualny sygnalizator stanu pracy maszyn. Kolor zielony jest standardowo wykorzystywany do informowania operatora o poprawnym działaniu układu, gotowości maszyny do pracy lub aktywnym trybie pracy automatycznej. Dzięki jasnemu podświetleniu i wyraźnej barwie, status urządzenia jest łatwo rozpoznawalny nawet z dużej odległości i przy niekorzystnym oświetleniu hali produkcyjnej. Jest to idealny wybór dla producentów maszyn (OEM), integratorów systemów oraz działów utrzymania ruchu.

Wskazówki Montażowe

Instalacja wskaźnika jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym otwornicowaniem 22 mm. Poniżej znajdują się kluczowe wytyczne dla instalatora:

• Zaciski śrubowe: Przewody należy podłączyć do zacisków śrubowych, które zapewniają trwały i pewny styk elektryczny, odporny na poluzowanie pod wpływem drgań.
• Przekrój przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, dostosowanym do prądów sygnalizacyjnych, co gwarantuje stabilne zasilanie źródła światła.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby nie uszkodzić gwintu, jednocześnie zapewniając minimalną rezystancję przejścia.
• Montaż w panelu: Dzięki monolitycznej budowie, lampkę wkłada się od przodu panelu i zabezpiecza nakrętką od tyłu, co pozwala na szybkie uzbrojenie całego pulpitu.

FAQ

• Czy lampka zawiera źródło światła w zestawie? Urządzenie wykorzystuje podstawę BA9s, co pozwala na montaż wymiennych źródeł światła o odpowiednim napięciu.
• Czy wskaźnik można stosować na zewnątrz? Dzięki stopniu ochrony IP54, wskaźnik jest odporny na pył i zachlapania, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się stosowanie dodatkowych osłon lub obudów o wyższym IP.
• Jaki jest zakres temperatur pracy? Wskaźnik pracuje niezawodnie w temperaturach od -25°C do 70°C.
• Czy produkt pasuje do standardowych otworów w szafach sterowniczych? Tak, średnica montażowa wynosi 22 mm, co jest standardem w branży automatyki.
