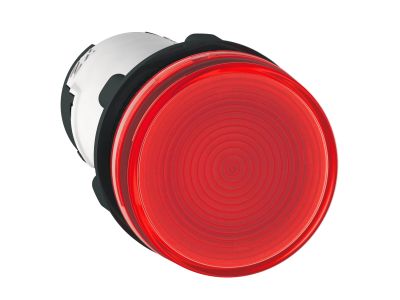

Wskaźnik świetlny Fi-22mm czerwony BA9s 230V zacisk śrubowy, Harmony XB7 | XB7EV74P Schneider Electric

Opis i Kluczowe Cechy

Wskaźnik świetlny Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7EV74P to profesjonalne rozwiązanie sygnalizacyjne, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz soczewka stanowią jedną, zintegrowaną całość, co znacząco upraszcza logistykę i montaż. Czerwona barwa klosza zapewnia natychmiastową rozpoznawalność stanów alarmowych lub zatrzymania procesów, nawet z dużej odległości.

• Trzonek BA9s: Zastosowanie standardowego gniazda BA9s pozwala na łatwą wymianę źródła światła i dostosowanie intensywności świecenia do specyfiki otoczenia.
• Napięcie zasilania: Urządzenie jest przystosowane do pracy z napięciem znamionowym do 250 V prądu zmiennego (AC), co czyni je kompatybilnym z większością standardowych sieci sterowniczych.
• Wytrzymałość mechaniczna: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na uderzenia oraz wibracje, co jest kluczowe w środowisku pracy maszyn ciężkich.
• Stopień ochrony IP54: Gwarantuje skuteczną barierę przed pyłem oraz rozbryzgami wody, chroniąc wewnętrzne komponenty elektryczne przed uszkodzeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektro-technicznych. Posiada certyfikację pozwalającą na bezpieczną eksploatację w szerokim zakresie temperatur od -25°C do +70°C, co świadczy o stabilności parametrów dielektrycznych i mechanicznych w ekstremalnych warunkach termicznych. Zastosowane zaciski śrubowe są zgodne z wytycznymi dotyczącymi pewności połączeń elektrycznych, minimalizując ryzyko poluzowania przewodów pod wpływem drgań.

Zastosowanie

Wskaźnik Harmony XB7 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym wyborem do:

• Sygnalizacji stanów krytycznych i awaryjnych w szafach sterowniczych.
• Wizualizacji pracy silników, pomp oraz przenośników taśmowych.
• Zastosowań w pulpitach sterowniczych maszyn pakujących i obróbczych.
• Systemów automatyki budynkowej, gdzie wymagana jest trwała i czytelna sygnalizacja optyczna.

Wskazówki Montażowe

Montaż wskaźnika XB7EV74P jest intuicyjny i szybki, co pozwala na redukcję kosztów robocizny. Należy postępować zgodnie z poniższymi wytycznymi:

• Otwór montażowy: Przygotuj standardowy otwór o średnicy 22,5 mm. Dzięki znormalizowanemu wymiarowi, wskaźnik pasuje do większości istniejących paneli sterowniczych.
• Podłączenie elektryczne: Wykorzystaj zaciski śrubowe, które zapewniają trwały styk. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapobiec rozwarstwianiu się żył.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalne przewodzenie bez ryzyka uszkodzenia gwintu.
• Pozycjonowanie: Dzięki monolitycznej budowie, wystarczy osadzić urządzenie w otworze i zabezpieczyć nakrętką od tyłu panelu.

FAQ

• Czy lampka zawiera źródło światła w zestawie? Urządzenie wykorzystuje trzonek BA9s, co pozwala na montaż żarówek lub diod LED o odpowiednim napięciu (do 250V AC).
• Jaki jest stopień ochrony tego wskaźnika? Produkt posiada stopień ochrony IP54, co oznacza odporność na pył oraz bryzgi wody z dowolnego kierunku.
• Czy mogę zamontować ten wskaźnik w otworze innym niż 22mm? Wskaźnik jest dedykowany do standardowych otworów 22mm. W przypadku większych otworów konieczne jest zastosowanie odpowiednich adapterów redukcyjnych.
• W jakiej temperaturze może pracować urządzenie? Zakres temperatury pracy wynosi od -25°C do +70°C, co pozwala na montaż zarówno w nieogrzewanych halach, jak i w pobliżu urządzeń generujących ciepło.
