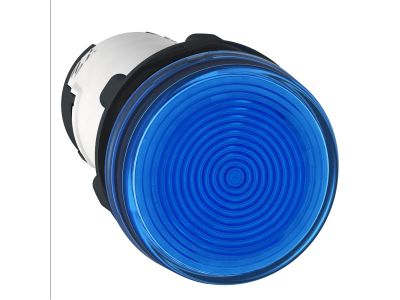

Wskaźnik monolityczny świetlny niebieski 120V AC LED standardowe Harmony XB7 | XB7EV06GP Schneider Electric

Opis i Kluczowe Cechy

Wskaźnik świetlny Schneider Electric Harmony XB7 o symbolu XB7EV06GP to monolityczne urządzenie sygnalizacyjne z wbudowaną diodą LED w kolorze niebieskim. Zaprojektowany do pracy przy napięciu 120 V AC, zapewnia wyraźną i niezawodną sygnalizację stanu maszyn i urządzeń. Dzięki stopniowi ochrony IP66 sprawdza się w środowiskach narażonych na kurz i wilgoć, a szeroki zakres temperatur pracy od -25°C do 50°C gwarantuje stabilne działanie w trudnych warunkach. Montowany w standardowym otworze o średnicy 22 mm, ułatwia integrację z panelami sterowniczymi i wieżami sygnalizacyjnymi.

• Napięcie zasilania 120 V AC: dopasowane do typowych obwodów sterowania, umożliwia bezpośrednie podłączenie bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP66: odporność na pył i silne strumienie wody – idealne do pracy w wilgotnych, brudnych lub zewnętrznych instalacjach przemysłowych.
• Wbudowana dioda LED (niebieska): długa żywotność, niski pobór energii i intensywne światło widoczne z daleka, co redukuje koszty konserwacji i wymiany źródła światła.
• Szeroki zakres temperatur pracy (-25°C do +50°C): niezawodna sygnalizacja zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Zaciski śrubowo-zaciskowe: pewne i powtarzalne połączenie przewodów, ułatwiające szybki montaż i serwis.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i certyfikatów: CCC, CSA C22.2 No.14, EN/IEC 60947-5-1, EAC, UL 508 oraz NEMA 4X. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. Dzięki temu wskaźnik może być stosowany w instalacjach wymagających wysokiego poziomu bezpieczeństwa i niezawodności.

Zastosowanie

Wskaźnik Harmony XB7 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wyraźna i niezawodna sygnalizacja stanu urządzeń. Dzięki kompaktowej budowie i wysokiej szczelności może być montowany na zewnątrz szaf sterowniczych oraz w trudnych warunkach przemysłowych.

• Sygnalizacja stanu pracy maszyn (np. praca / awaria / postój) w halach produkcyjnych i magazynach.
• Element wieży sygnalizacyjnej w automatyce budynkowej i przemysłowej – uzupełnienie o dodatkowe kolory.
• Wskazanie obecności napięcia lub alarmu w rozdzielnicach i pulpitach operatorskich.
• Zastosowanie w instalacjach zewnętrznych (np. bramy, dźwigi) dzięki klasie IP66 i szerokiemu zakresowi temperatur.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się w otworze o średnicy 22 mm na szafie lub płycie montażowej. Przewody łączy się za pomocą zacisków śrubowo-zaciskowych, dokręcając momentem podanym w karcie katalogowej. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z normami instalacyjnymi). W przypadku pracy w środowisku wilgotnym należy zadbać o szczelność dławic kablowych.

FAQ

• Czy wskaźnik ma wbudowaną diodę LED, czy wymaga zewnętrznego rezystora? Wskaźnik XB7EV06GP zawiera fabrycznie wbudowaną diodę LED przystosowaną do napięcia 120 V AC – nie wymaga żadnych elementów zewnętrznych. Montaż odbywa się bezpośrednio do obwodu.
• Jaki stopień ochrony ma wskaźnik i czy można go stosować na zewnątrz? Stopień ochrony wynosi IP66, co oznacza pełną pyłoszczelność i ochronę przed silnymi strumieniami wody. Może być stosowany na zewnątrz, w pobliżu myjek, w przemyśle spożywczym czy w innych miejscach narażonych na wilgoć i kurz.
• Czy wskaźnik nadaje się do sygnalizacji ciągłej (światło stałe) czy tylko migowej? Wskaźnik świeci światłem ciągłym po przyłożeniu napięcia (sygnalizacja stała). Aby uzyskać sygnalizację migową, należy zastosować zewnętrzny przerywacz lub sterownik impulsowy.
