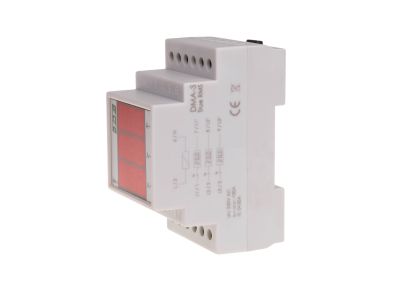

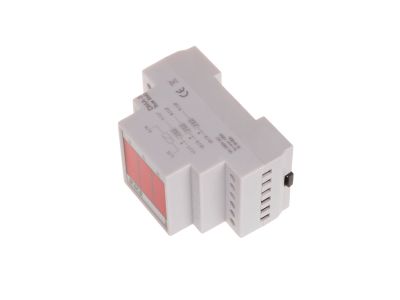

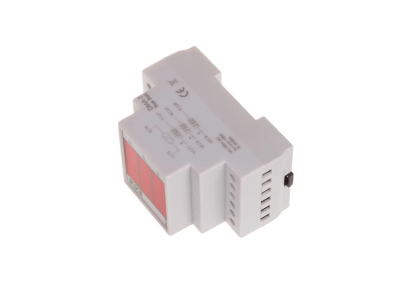

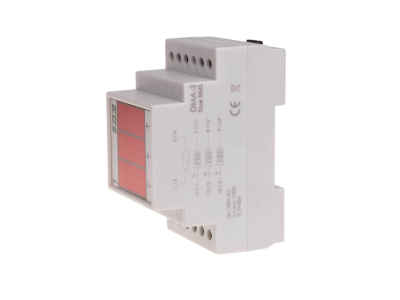

Wskaźnik cyfrowy wartości natężenia prądu, trójfazowy DMA-3 true RMS, pomiar bezpośredni 20A | DMA-3RMS F&F

Alternatywny kod produktu: DMA3RMS

Opis i Kluczowe Cechy

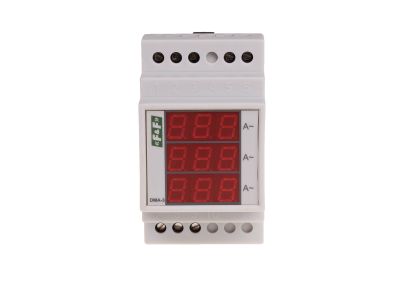

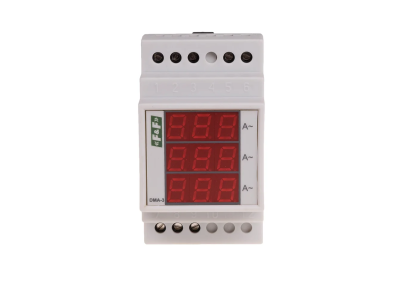

Cyfrowy wskaźnik natężenia prądu DMA-3RMS to trójfazowy amperomierz true RMS przeznaczony do ciągłego odczytu obciążeń w sieciach trójfazowych. Urządzenie umożliwia pomiar bezpośredni do 20 A (z możliwością rozszerzenia przez przekładniki prądowe), co pozwala na precyzyjne monitorowanie prądu w każdej fazie bez dodatkowych akcesoriów. Dzięki trzem niezależnym 3-cyfrowym wyświetlaczom LED (wysokość cyfry 10 mm) użytkownik na bieżąco obserwuje wartości prądu dla poszczególnych faz. Zajmuje jedynie 3 moduły (52,5 mm) na szynie TH35, co oszczędza miejsce w rozdzielnicy.

• Pomiar true RMS: Gwarantuje dokładne wskazania nawet przy odkształconych przebiegach prądu, co jest kluczowe w nowoczesnych instalacjach z przekształtnikami i zasilaczami impulsowymi.
• Zakres bezpośredni 0 ÷ 20 A: Umożliwia podłączenie bez przekładników do obwodów o prądzie znamionowym do 20 A, upraszczając instalację i redukując koszty.
• Dokładność wskazań 1%: Zapewnia wiarygodny odczyt dla celów monitoringu i diagnostyki, niezbędny przy ocenie stanu obciążenia sieci.
• Napięcie zasilania 100÷265 V AC: Szeroki zakres napięciowy pozwala na pracę w różnych systemach zasilania (jedno- i trójfazowych) bez konieczności stosowania dodatkowych zasilaczy.
• Wyjątkowo kompaktowa obudowa 3 moduły (52,5 mm): Oszczędza miejsce w rozdzielnicy, co jest istotne w instalacjach o ograniczonej przestrzeni montażowej.

Zgodność z Normami

Wskaźnik DMA-3RMS został zaprojektowany zgodnie z wymogami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja odpowiada standardom branżowym dla aparatury modułowej montowanej na szynie DIN. Produkt charakteryzuje się stopniem ochrony IP20, typowym dla urządzeń instalowanych wewnątrz rozdzielnic.

Zastosowanie

Trójfazowy amperomierz cyfrowy DMA-3RMS znajduje zastosowanie wszędzie tam, gdzie wymagany jest ciągły i precyzyjny pomiar prądu w sieciach trójfazowych. Sprawdza się zarówno w rozdzielnicach głównych, jak i w układach automatyki budynkowej.

• Monitorowanie obciążenia obwodów w rozdzielnicach głównych i podrozdzielniach – szybka identyfikacja przeciążeń i asymetrii faz.
• Wizualizacja wartości prądu w systemach automatyki budynkowej (BMS) – integracja z systemami nadzoru.
• Kontrola pracy maszyn i urządzeń przemysłowych – stały odczyt prądu pobieranego przez silniki, nagrzewnice, piece.
• Diagnostyka sieci w obiektach użyteczności publicznej – umożliwia ocenę stanu instalacji i planowanie modernizacji.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika DMA-3RMS może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do mocowania na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Przekrój przewodów przyłączanych do zacisków śrubowych (4,0 mm²) należy dobrać do wielkości prądu w obwodzie. Moment dokręcający zacisków wynosi 0,5 Nm – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do przegrzania lub uszkodzenia połączenia.

FAQ

• Czy wskaźnik DMA-3RMS wymaga zewnętrznego zasilania? Tak, napięcie zasilania wynosi 100÷265 V AC – urządzenie pobiera zasilanie z obwodu, który monitoruje (lub z osobnego źródła).
• Jaki stopień ochrony ma amperomierz? Stopień ochrony to IP20 – urządzenie jest przeznaczone do montażu wewnątrz rozdzielnic, w suchych pomieszczeniach, bez narażenia na wilgoć i pył.
• Czy można mierzyć prąd powyżej 20 A? Tak – w trybie pomiaru pośredniego przez przekładniki prądowe, gdzie zakres wskazań to 0 ÷ prąd pierwotny przekładnika, a maksymalny prąd w obwodzie wtórnym nie może przekroczyć 5 A.
