Wskaźnik cyfrowy wartości natężenia prądu trójfazowy DMA-3 pomiar bezpośredni 20A | DMA-3 F&F

Opis i Kluczowe Cechy

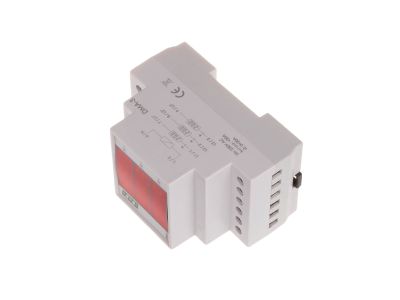

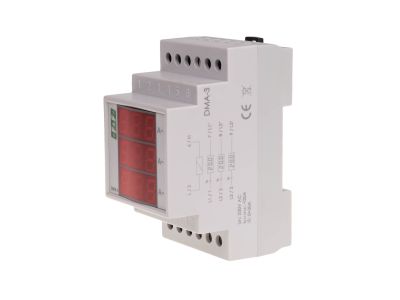

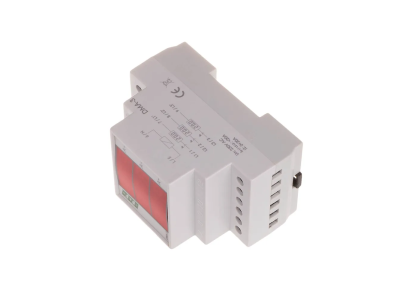

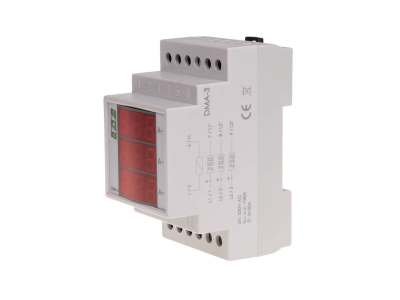

Cyfrowy wskaźnik natężenia prądu trójfazowego DMA-3 przeznaczony do ciągłego odczytu obciążeń w sieciach 3-fazowych. Wyposażony w trzy niezależne 3-cyfrowe wyświetlacze LED (wysokość cyfry 10 mm) umożliwia bieżącą kontrolę prądu w każdej fazie. W wersji pomiaru bezpośredniego obsługuje prąd do 20 A, a maksymalne chwilowe przeciążenie 40 A (do 1 s) zapewnia dodatkowy margines bezpieczeństwa. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowej rozdzielnicy na szynie TH35.

• Pomiar bezpośredni do 20 A: umożliwia bezpieczne monitorowanie obwodów o znacznym obciążeniu bez konieczności stosowania przekładników prądowych.
• Dokładność wskazań 1%: gwarantuje precyzyjny odczyt rzeczywistego natężenia, co wspiera diagnostykę i optymalizację pracy instalacji.

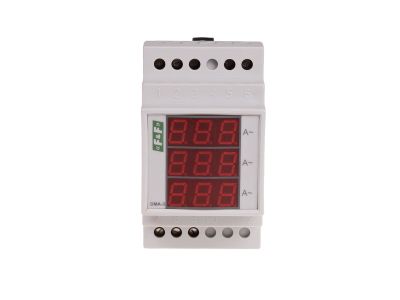

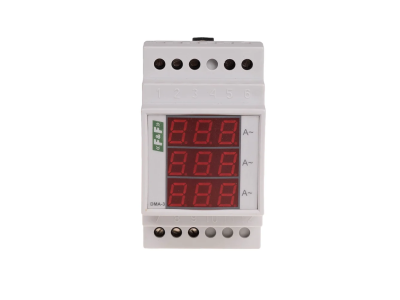

• Wyświetlacz LED dla każdej fazy (3× 3-cyfrowy): zapewnia szybki, jednoczesny podgląd prądów we wszystkich fazach – bez przełączania.
• Zasilanie 100÷265 V AC: szeroki zakres napięcia zasilającego pozwala na stosowanie w różnych sieciach bez dodatkowych zasilaczy.
• Kompaktowa obudowa 3 moduły (52,5 mm): oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Stopień ochrony IP20: chroni przed dostępem do części pod napięciem w suchych pomieszczeniach, zapewniając bezpieczną pracę w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi przyrządów pomiarowych, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych oraz budynkowych. Wszystkie parametry techniczne deklarowane przez producenta są potwierdzone badaniami.

Zastosowanie

Cyfrowy amperomierz trójfazowy DMA-3 znajduje zastosowanie wszędzie tam, gdzie wymagany jest ciągły i dokładny pomiar obciążenia w sieciach trójfazowych. Sprawdza się w sterowaniu, monitorowaniu oraz diagnostyce instalacji elektrycznych.

• Monitorowanie obciążenia faz w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych, biurowych i mieszkalnych.
• Kontrola prądów w obwodach sterowania maszyn i urządzeń – umożliwia wczesne wykrywanie przeciążeń i asymetrii faz.
• Wspomaganie systemów automatyki budynkowej (BMS) poprzez dostarczanie danych pomiarowych do centralnego nadzoru.
• Użycie w układach pomiaru zużycia energii – jako element tablic licznikowych lub rozdzielnic inteligentnego budynku.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne (min. SEP E do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się o jego braku. Amperomierz mocuje się na szynie montażowej TH35 (DIN) w standardowej rozdzielnicy. Przyłącze wykonuje się za pomocą zacisków śrubowych dla przewodów o przekroju do 4,0 mm², z momentem dokręcającym 0,5 Nm zgodnie z dokumentacją. Przekroje przewodów należy dobrać do spodziewanego prądu obciążenia (max. 20 A) oraz obowiązujących przepisów.

FAQ

• Czy wyświetlacz jest podświetlany? Tak, każda faza wyposażona jest w 3-cyfrowy wyświetlacz LED (kolor czerwony, wysokość cyfry 10 mm), który zapewnia dobrą czytelność nawet przy słabym oświetleniu otoczenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz brak ochrony przed wilgocią. Produkt przeznaczony jest do montażu w suchych, zamkniętych rozdzielnicach.
• Jaką wartość prądu mogę mierzyć bezpośrednio? W wersji pomiaru bezpośredniego zakres wynosi 0…20 A. Maksymalne chwilowe przeciążenie (do 1 s) to 40 A. Do pomiaru prądów wyższych należy zastosować wersję z przekładnikiem prądowym (pomiar pośredni, maks. prąd wtórny 5 A).
