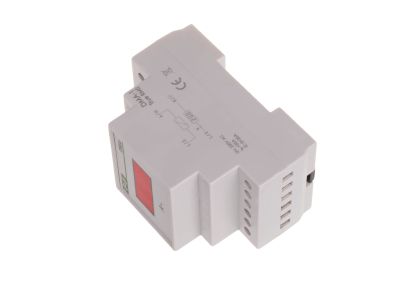

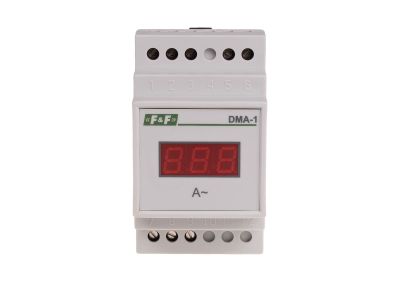

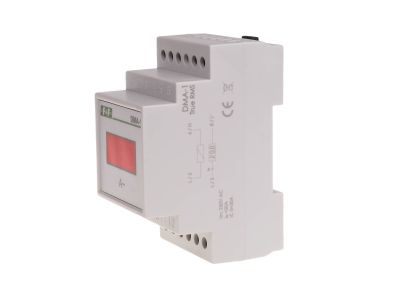

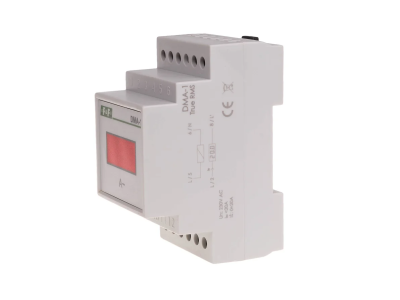

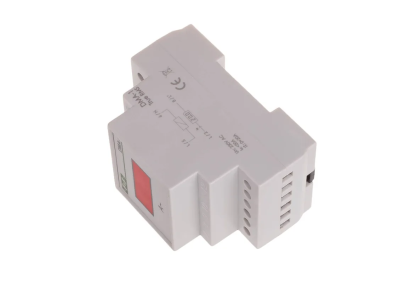

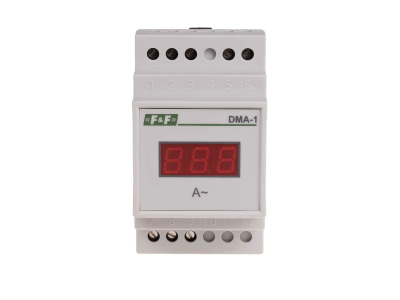

Wskaźnik cyfrowy wartości natężenia prądu, jednofazowy DMA-1 true RMS, pomiar bezpośredni 20A | DMA-1RMS F&F

Alternatywny kod produktu: DMA1RMS

Opis i Kluczowe Cechy

Cyfrowy wskaźnik natężenia prądu RMS DMA-1RMS firmy Hager (symbol DMA-1RMS) przeznaczony jest do ciągłego odczytu obciążenia w jednofazowych sieciach elektrycznych. Urządzenie oferuje pomiar bezpośredni do 20 A z dokładnością 1%, wyposażone w czytelny 3-cyfrowy wyświetlacz LED (wysokość cyfry 10 mm). Zajmuje zaledwie 3 moduły (52,5 mm) na szynie TH35, co ułatwia integrację w rozdzielnicach.

• True RMS (pomiar wartości skutecznej): gwarantuje wierny odczyt prądu nawet przy odkształconym przebiegu, co jest kluczowe w obwodach z odbiornikami nieliniowymi.
• Zakres pomiaru bezpośredniego 0÷20 A: umożliwia bezpieczny monitoring obwodów o znacznym obciążeniu bez konieczności stosowania przekładników (w wersji podstawowej).
• Wyświetlacz LED 3-cyfrowy: zapewnia łatwy odczyt wartości z dużej odległości i w słabym oświetleniu, zwiększając komfort codziennej eksploatacji.
• Maks. chwilowe przeciążenie 40 A (do 1 s): odporność na krótkotrwałe przepięcia zabezpiecza urządzenie przed uszkodzeniem w sytuacjach awaryjnych.
• Niski pobór mocy 4 W: minimalizuje straty energetyczne i wpływ na bilans cieplny rozdzielnicy.

Zgodność z Normami

Wskaźnik DMA-1RMS został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry i konstrukcja spełniają wymagania stawiane urządzeniom stosowanym w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Cyfrowy amperomierz RMS znajduje zastosowanie wszędzie tam, gdzie niezbędny jest precyzyjny monitoring obciążenia w sieciach jednofazowych. Idealnie sprawdza się w:

• Monitoringu bieżącego obciążenia w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Kontroli pracy urządzeń o zmiennym poborze prądu, takich jak pompy, wentylatory czy piece elektryczne.
• Automatyce budynkowej – wizualizacja obciążenia dla systemów BMS lub jako element szaf sterowniczych.
• Strefach wymagających ciągłego nadzoru nad wydajnością energetyczną (audyty, diagnostyka linii).

Wskazówki Montażowe

Montaż i podłączenie wskaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane są do przewodów o maksymalnym przekroju 4 mm² – przekrój należy dobrać do spodziewanego prądu. Moment dokręcający zacisków wynosi 0,5 Nm – stosuj moment klucz dynamometryczny zgodnie z dokumentacją producenta.

FAQ

• Czy wyświetlacz jest podświetlany? Tak, wskaźnik wyposażono w jasny, 3-cyfrowy wyświetlacz LED (czerwony, wysokość cyfry 10 mm), który zapewnia dobrą widoczność nawet w słabym oświetleniu.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony obudowy wynosi IP20 – jest to typowy poziom dla aparatury modułowej montowanej w suchych pomieszczeniach rozdzielnic.
• W jakim trybie pracy mierzy prąd? Amperomierz pracuje w trybie ciągłym (pomiar bezpośredni do 20 A), z funkcją True RMS, co pozwala na dokładny odczyt również dla odkształconych przebiegów prądu.
