Wskaźnik cyfrowy wartości natężenia prądu jednofazowy DMA-1 pomiar bezpośredni 20A | DMA-1 F&F

Opis i Kluczowe Cechy

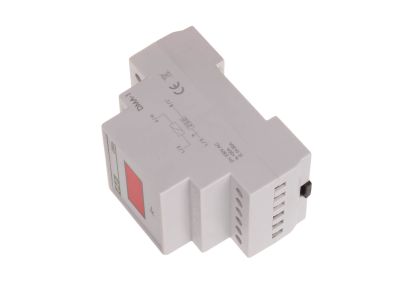

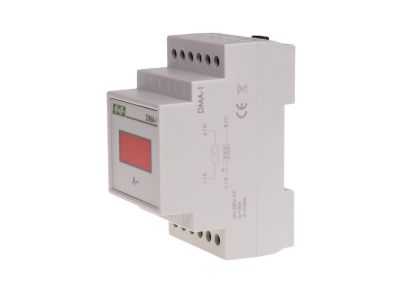

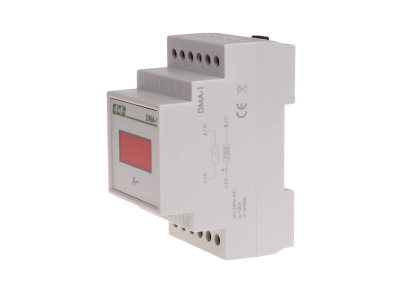

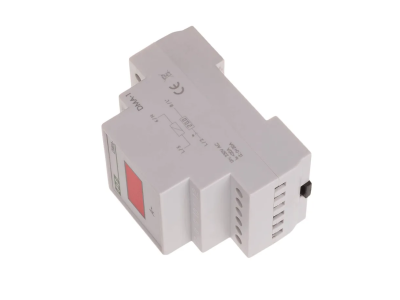

Wskaźnik cyfrowy prądu DMA-1 to jednofazowy amperomierz przeznaczony do ciągłego odczytu wartości obciążenia w sieci elektrycznej. Model w wersji pomiaru bezpośredniego umożliwia pomiar prądu w zakresie 0–20 A z dokładnością 1%, co pozwala na precyzyjne monitorowanie pracy obwodu bez konieczności stosowania przekładnika. Urządzenie ma szerokość 3 modułów (52,5 mm) i montuje się na szynie 35 mm, co ułatwia zabudowę w rozdzielnicy.

• Zakres pomiaru bezpośredniego 0–20 A: umożliwia bezpośrednie podłączenie do obwodu bez przekładnika, upraszczając instalację i obniżając koszty.

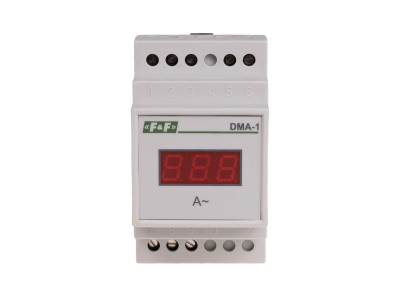

• Wyświetlacz LED 3-cyfrowy (wysokość cyfry 10 mm): czytelny odczyt wartości prądu z odległości, nawet w słabo oświetlonych rozdzielnicach.
• Dokładność wskazań 1%: gwarantuje wiarygodne pomiary, niezbędne do diagnostyki i optymalizacji zużycia energii.
• Szerokie napięcie zasilania 100–265 V AC: uniwersalne zastosowanie w sieciach jednofazowych bez konieczności doboru oddzielnego zasilacza.
• 3 moduły (52,5 mm) – montaż na szynie DIN TH35: oszczędność miejsca w rozdzielnicy i szybki montaż bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zaprojektowano go zgodnie z zasadami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi dla aparatury modułowej.

Zastosowanie

Wskaźnik DMA-1 znajduje zastosowanie wszędzie tam, gdzie wymagany jest ciągły wizualny monitoring obciążenia w sieciach jednofazowych. Dzięki bezpośredniemu pomiarowi do 20 A sprawdza się w instalacjach o typowym prądzie roboczym obwodów odbiorczych.

• Monitorowanie bieżącego obciążenia w rozdzielnicach głównych i podrozdzielnicach.
• Kontrola mocy w instalacjach przemysłowych, halach produkcyjnych i magazynach.
• Automatyka budynkowa – wizualizacja obciążenia linii oświetleniowych lub gniazd.
• Sygnalizacja przekroczenia dopuszczalnego prądu – możliwość porównania wskazań z wartością znamionową zabezpieczenia.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych o maksymalnym przekroju 4,0 mm², dokręcając je momentem 0,5 Nm zgodnie z dokumentacją producenta. Przed pierwszym załączeniem należy sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy wskaźnik DMA-1 może pracować w obwodzie z przekładnikiem prądowym? Tak, wersja z pomiarem pośrednim (dostępna w osobnym wariancie) umożliwia pracę z przekładnikiem o prądzie wtórnym 5 A. W prezentowanym modelu DMA-1 pomiar jest bezpośredni do 20 A.
• Jaki stopień ochrony ma wskaźnik? Stopień ochrony obudowy wynosi IP20 – urządzenie jest przystosowane do montażu wewnątrz suchych pomieszczeń, w obudowie rozdzielnicy.
• Jaką temperaturę otoczenia może wytrzymać urządzenie? Dopuszczalna temperatura pracy wynosi od -25°C do +50°C, co umożliwia stosowanie w nieogrzewanych pomieszczeniach technicznych.
