Wskaźnik cyfrowy napięcia trójfazowy panelowy DMV-3T | DMV-3T F&F

Opis i Kluczowe Cechy

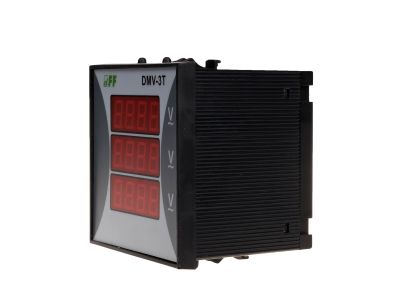

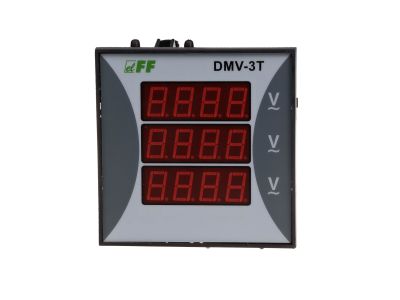

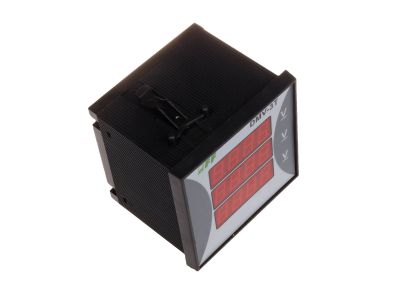

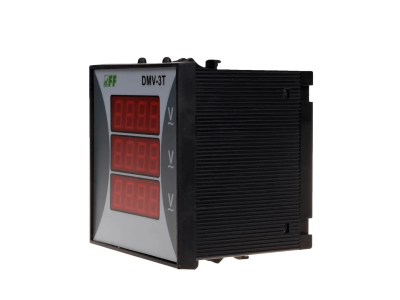

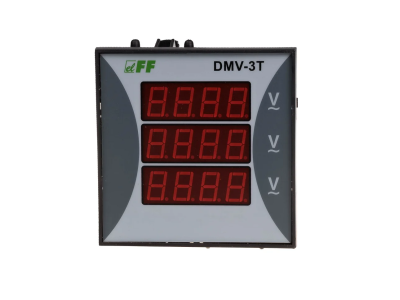

Wskaźnik cyfrowy napięcia trójfazowego DMV-3T to panelowy woltomierz umożliwiający ciągły odczyt wartości napięć w sieci trójfazowej. Urządzenie zasilane napięciem 230 V AC wyposażono w trzy niezależne 4-cyfrowe wyświetlacze LED o wysokości cyfry 14 mm, co zapewnia czytelny podgląd każdej fazy. Dzięki zakresowi pomiarowemu 3×12÷400 V i dokładności 1% nadaje się do precyzyjnego monitorowania napięcia w instalacjach przemysłowych i budynkowych. Kompaktowe wymiary 96×96×92 mm oraz otwór montażowy 92×92 mm ułatwiają zabudowę na tablicy lub płycie czołowej szafy sterowniczej.

• Trójfazowy pomiar napięcia: równoczesne wyświetlanie wartości dla każdej fazy na osobnych 4-cyfrowych wyświetlaczach LED – szybka ocena stanu sieci bez przełączania kanałów.
• Zakres wskazań 3×12÷400 V AC: pokrywa typowe napięcia sieci niskiego napięcia (np. 230/400 V) – uniwersalne zastosowanie w rozdzielnicach głównych i podrozdzielniach.
• Dokładność pomiaru 1%: wystarczająca do bieżącego monitoringu i diagnostyki – pewność, że odczyt jest wiarygodny.
• Przyłącze zaciskami śrubowymi (max 1,5 mm²) i moment dokręcający 0,4 Nm: prosty i bezpieczny montaż przewodów bez ryzyka uszkodzenia zacisków.
• Stopień ochrony IP20: odpowiedni do zabudowy w suchych pomieszczeniach wewnątrz szaf sterowniczych i rozdzielnic – standard w aparaturze panelowej.

Zgodność z Normami

Wskaźnik DMV-3T został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz certyfikowany znakiem CE. Spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń pomiarowych montowanych w suchych pomieszczeniach. (Konkretne numery norm nie zostały podane w dokumentacji produktu.)

Zastosowanie

Wskaźnik DMV-3T znajduje zastosowanie wszędzie tam, gdzie niezbędny jest stały, czytelny podgląd napięcia trójfazowego. Dzięki trzem niezależnym wyświetlaczom pozwala szybko wychwycić asymetrię faz lub zanik napięcia.

• Monitoring napięcia w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych, biurowych i mieszkalnych.
• Kontrola parametrów sieci w szafach sterowniczych maszyn i urządzeń produkcyjnych.
• Diagnostyka i serwis instalacji elektrycznych – szybka ocena obecności i wartości napięcia na każdej fazie.
• W systemach automatyki budynkowej jako element wizualizacji stanu zasilania (np. w tablicach energetycznych).

Wskazówki Montażowe

Montaż wskaźnika DMV-3T powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu panelowego – otwór montażowy o wymiarach 92×92 mm. Przewody przyłączeniowe o przekroju do 1,5 mm² należy podłączyć do zacisków śrubowych z momentem dokręcającym 0,4 Nm (zgodnie z dokumentacją producenta). Wskaźnik montować w suchym pomieszczeniu, w obudowie zapewniającej stopień ochrony co najmniej IP20.

FAQ

• Czy wyświetlacz jest podświetlany? Tak, każda faza posiada własny 4-cyfrowy wyświetlacz LED (czerwony, wysokość cyfry 14 mm). Diody LED zapewniają dobrą czytelność nawet w warunkach podwyższonego oświetlenia otoczenia.
• Jaki jest stopień ochrony tego wskaźnika? Stopień ochrony wynosi IP20 – urządzenie nadaje się do pracy w suchych pomieszczeniach, wewnątrz szaf sterowniczych i rozdzielnic. Nie jest odporny na zachlapanie ani pył.
• Czy wskaźnik wymaga osobnego zasilania? Tak, urządzenie jest zasilane napięciem 230 V AC (pobór mocy 3 VA). Napięcie mierzone jest pobierane bezpośrednio z sieci (zakres 3×12–400 V AC).
