Wskaźnik cyfrowy napięcia, jednofazowy DMV-1T | DMV-1T F&F

Opis i Kluczowe Cechy

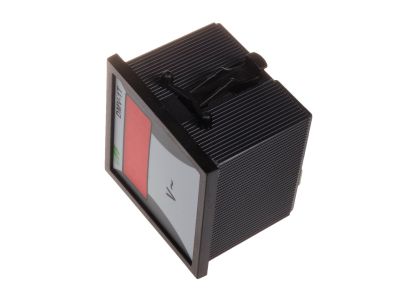

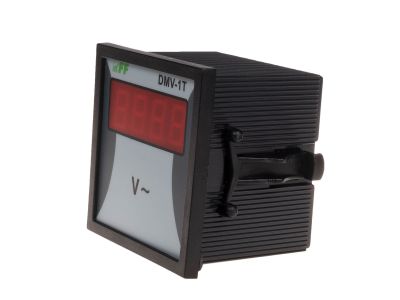

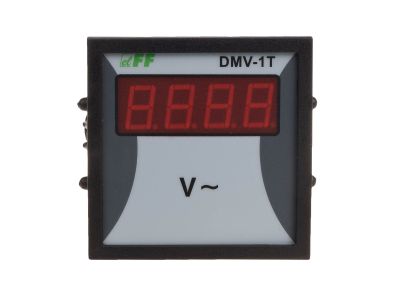

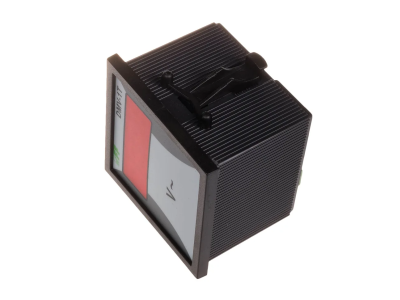

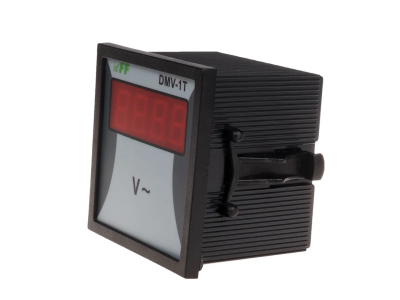

Wskaźnik cyfrowy napięcia DMV-1T to jednofazowy woltomierz przeznaczony do ciągłego odczytu wartości napięcia sieci 230 V AC. Wyposażony w 4-cyfrowy wyświetlacz LED o wysokości cyfry 14 mm, oferuje czytelne wskazania w zakresie 12–600 V z dokładnością 1%. Urządzenie montowane jest w standardowym otworze panelowym 66×66 mm, a jego wymiary 72×72×92 mm ułatwiają integrację z rozdzielnicami i pulpitami sterowniczymi.

• Zakres wskazań 12–600 V AC: umożliwia monitorowanie napięcia w szerokim przedziale – od niskich napięć pomocniczych po wartości robocze sieci, bez konieczności stosowania dodatkowych przekładników.
• Dokładność pomiaru 1%: gwarantuje wiarygodny odczyt, niezbędny przy diagnostyce sieci i kontroli parametrów zasilania.
• Wyświetlacz LED 4-cyfrowy (wysokość cyfry 14 mm): zapewnia wyraźną prezentację wartości nawet w słabym oświetleniu, co zwiększa komfort obsługi.
• Przyłącze zaciski śrubowe 1,5 mm²: upraszcza podłączenie przewodów o odpowiednim przekroju i gwarantuje pewne połączenie elektryczne.
• Pobór mocy zaledwie 3 VA: minimalizuje obciążenie obwodu zasilającego i straty energii, co przekłada się na ekonomiczną pracę.
• Stopień ochrony IP20: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm – odpowiedni do montażu w suchym wnętrzu rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych dotyczących niskiego napięcia (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada certyfikację CE. Zaprojektowany zgodnie z ogólnymi standardami europejskimi dla aparatury kontrolno-pomiarowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Wskaźnik DMV-1T przeznaczony jest do ciągłego pomiaru i sygnalizacji aktualnej wartości napięcia w sieci jednofazowej. Sprawdzi się w następujących scenariuszach:

• Monitorowanie napięcia w tablicach rozdzielczych i rozdzielnicach przemysłowych.
• Kontrola stanu zasilania w szafach sterowniczych, pulpitach operatorskich i centralach automatyki.
• Wizualizacja parametrów sieci w instalacjach laboratoryjnych i serwisowych.
• Element systemów sygnalizacji awaryjnej – pozwala błyskawicznie zidentyfikować spadek lub wzrost napięcia poza normę.

Wskazówki Montażowe

Montaż i podłączenie wskaźnika DMV-1T mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilającym. Urządzenie montuje się w otworze panelowym o wymiarach 66×66 mm na tablicy. Przekrój podłączanych przewodów nie powinien przekraczać 1,5 mm². Zaciski śrubowe należy dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta – zbyt mały moment grozi poluzowaniem, zbyt duży uszkodzeniem zacisku. Po instalacji upewnij się, że żadne części przewodzące nie są odsłonięte, a wskaźnik jest trwale zamocowany.

FAQ

• Czy wyświetlacz wskaźnika jest podświetlany? Tak, wskaźnik DMV-1T wyposażono w 4-cyfrowy wyświetlacz LED, który emituje własne światło – zapewnia doskonałą czytelność bez względu na warunki oświetleniowe.
• Jaki jest stopień ochrony tego woltomierza? Deklarowany stopień ochrony to IP20. Oznacza to zabezpieczenie przed wnikaniem ciał stałych o średnicy powyżej 12 mm (np. palce, narzędzia), ale brak ochrony przed wodą – urządzenie należy montować w suchym miejscu.
• Jak zamontować wskaźnik DMV-1T w panelu? Montaż odbywa się w otworze o wymiarach 66×66 mm – należy umieścić wskaźnik od strony czołowej panelu i zamocować go za pomocą elementów dostarczonych w zestawie (zgodnie z instrukcją producenta). Podłączenie wykonuje się do zacisków śrubowych 1,5 mm² po wcześniejszym odłączeniu napięcia.
